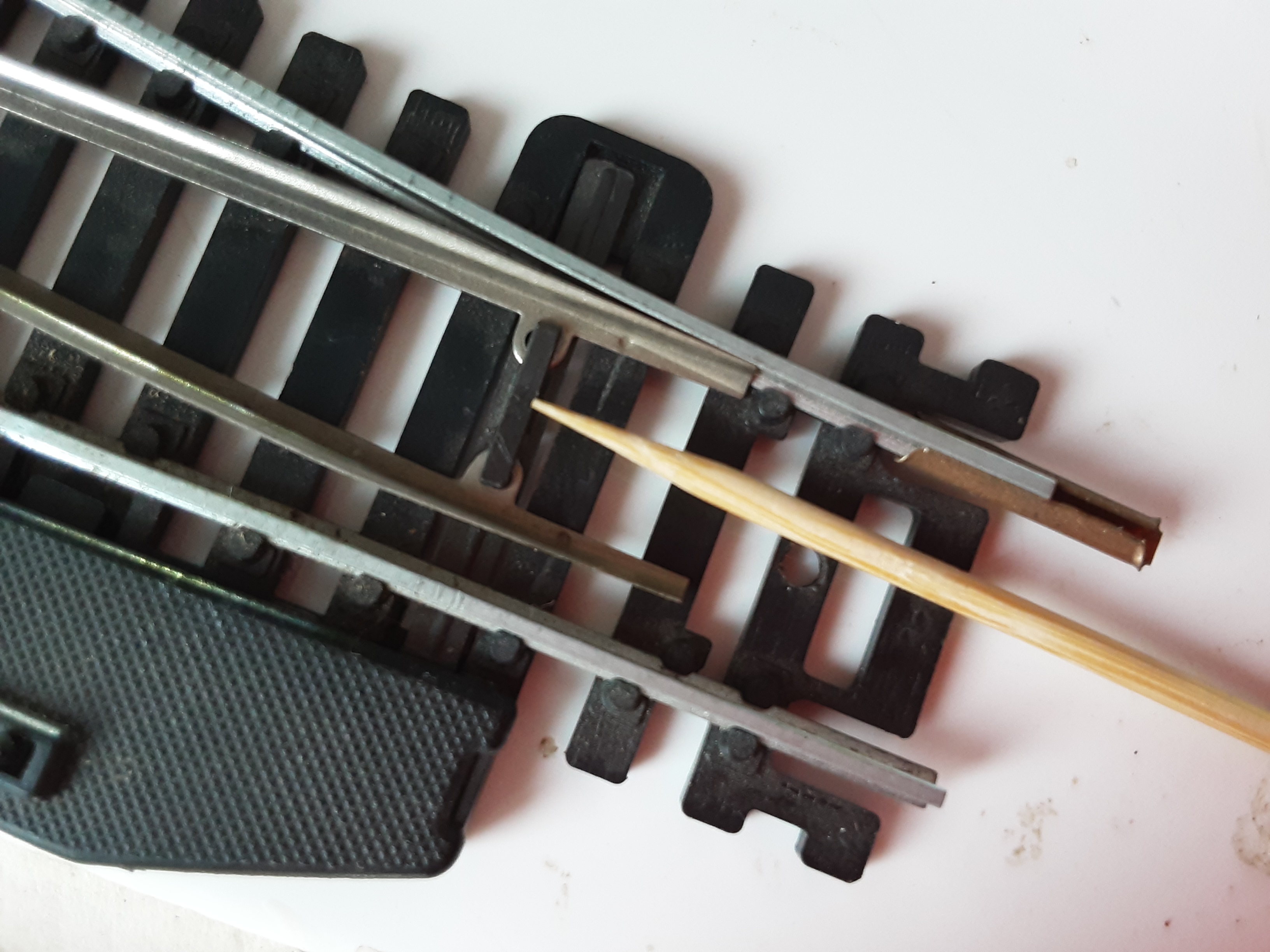

J'ai un tas d'anciens aiguillages Jouef à bobines. Je les ai transformés pour qu'ils fonctionnent avec des servomoteurs sous table. J'ai donc découpé les supports de bobines et percé le renvoi de mouvement.

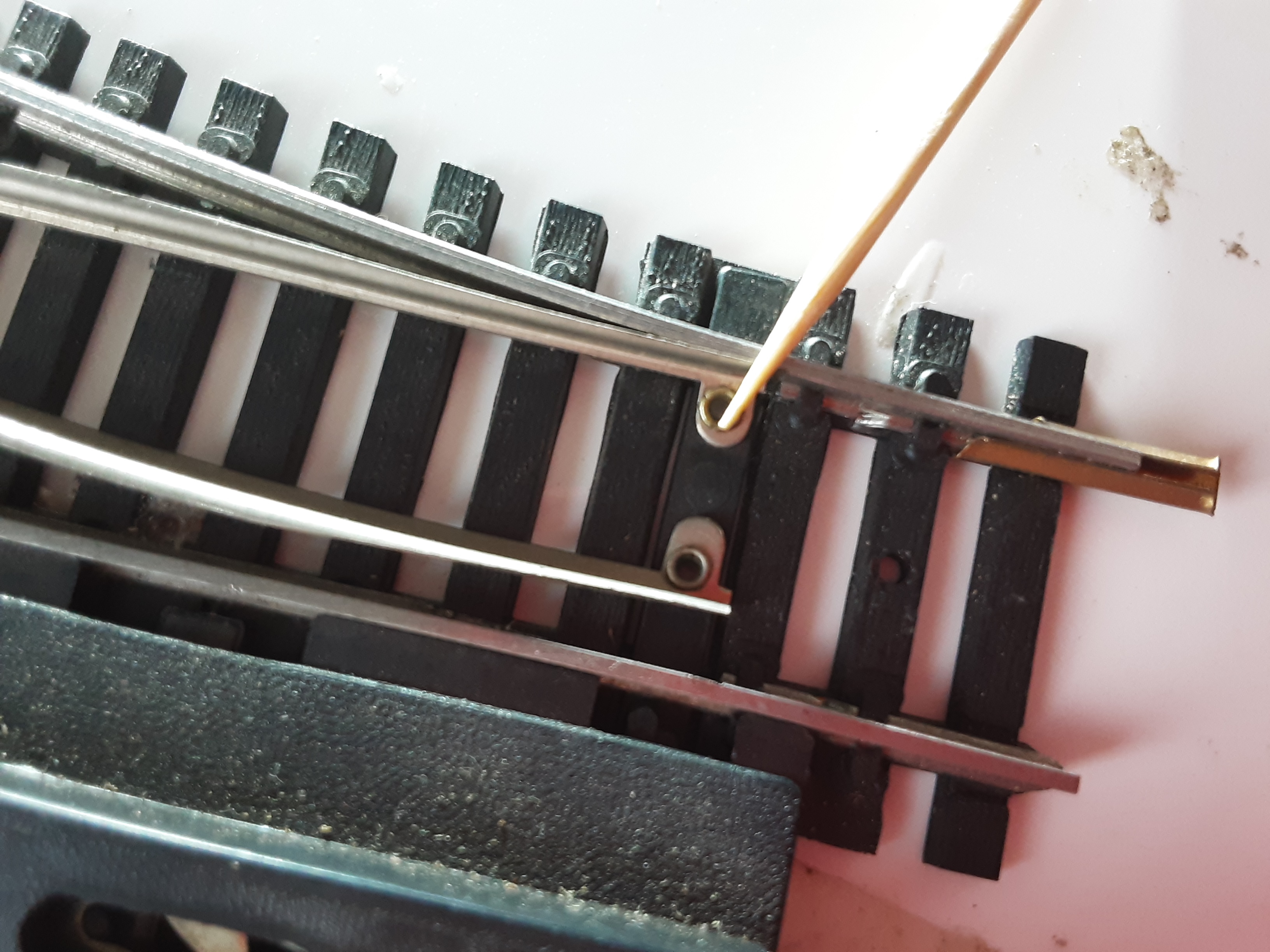

Dans l'exemple ici, le trou de passage de la "corde à piano" est un peu trop grand ce qui nécessite une grande amplitude des angles Mini et Maxi du servomoteur. On est dans les limites, mais ca passe. Un perçage à 0.9mm est largement suffisant.

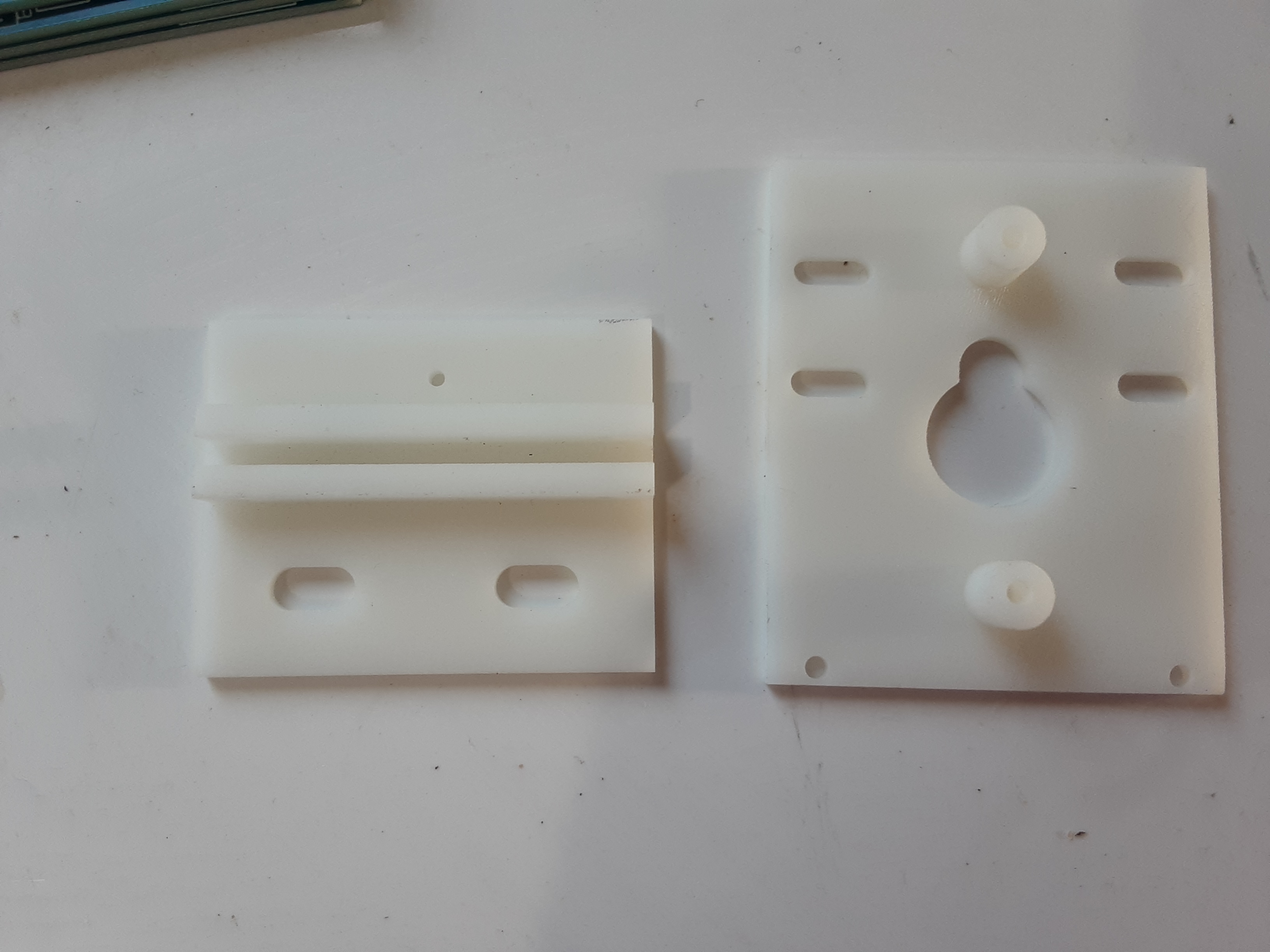

J'utilise 2 types de support de servomoteurs le plus simple possible mais on en trouve des dizaines de modèles sur le net avec les fichiers stl permettant de les imprimer en 3D.

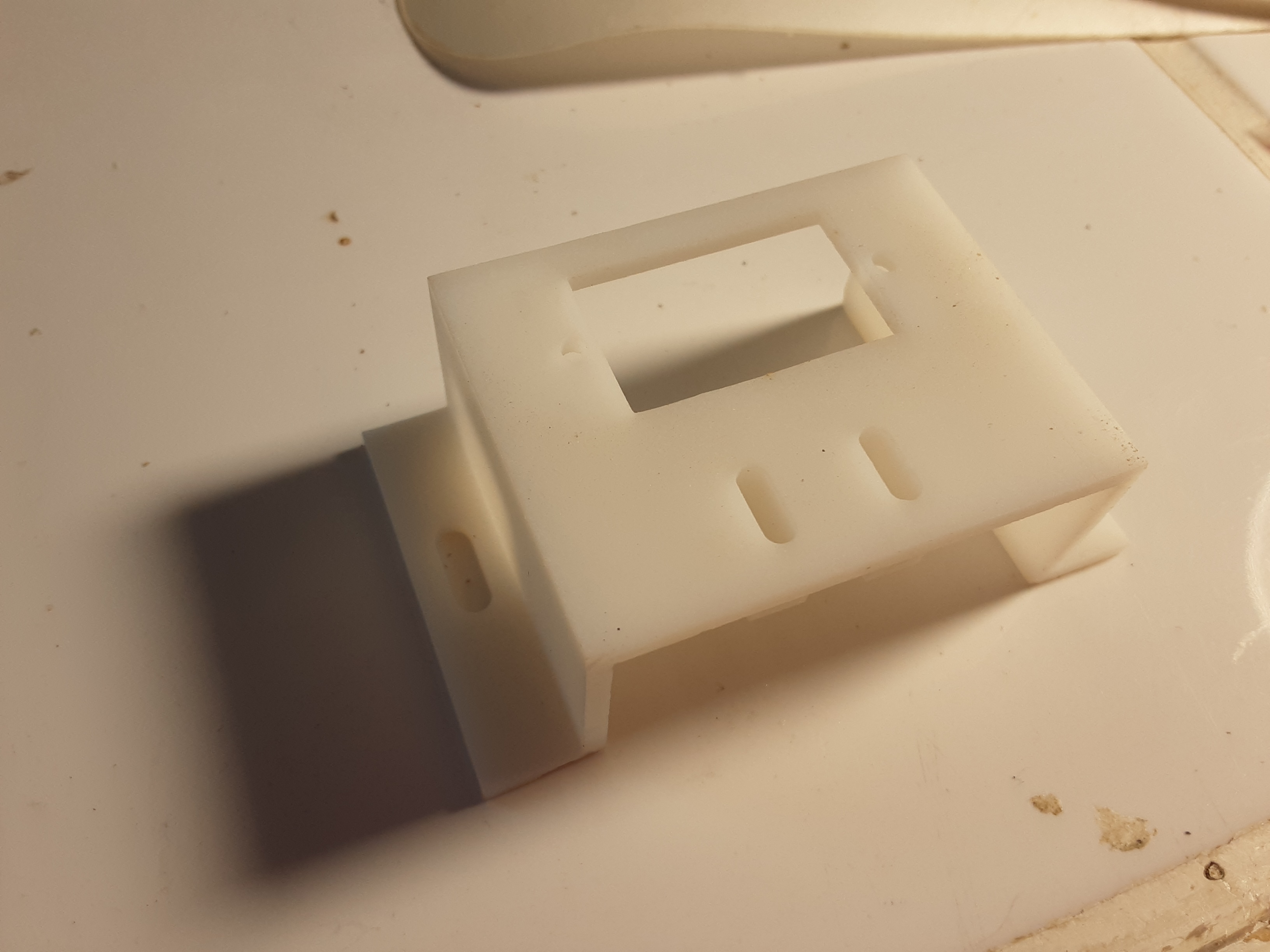

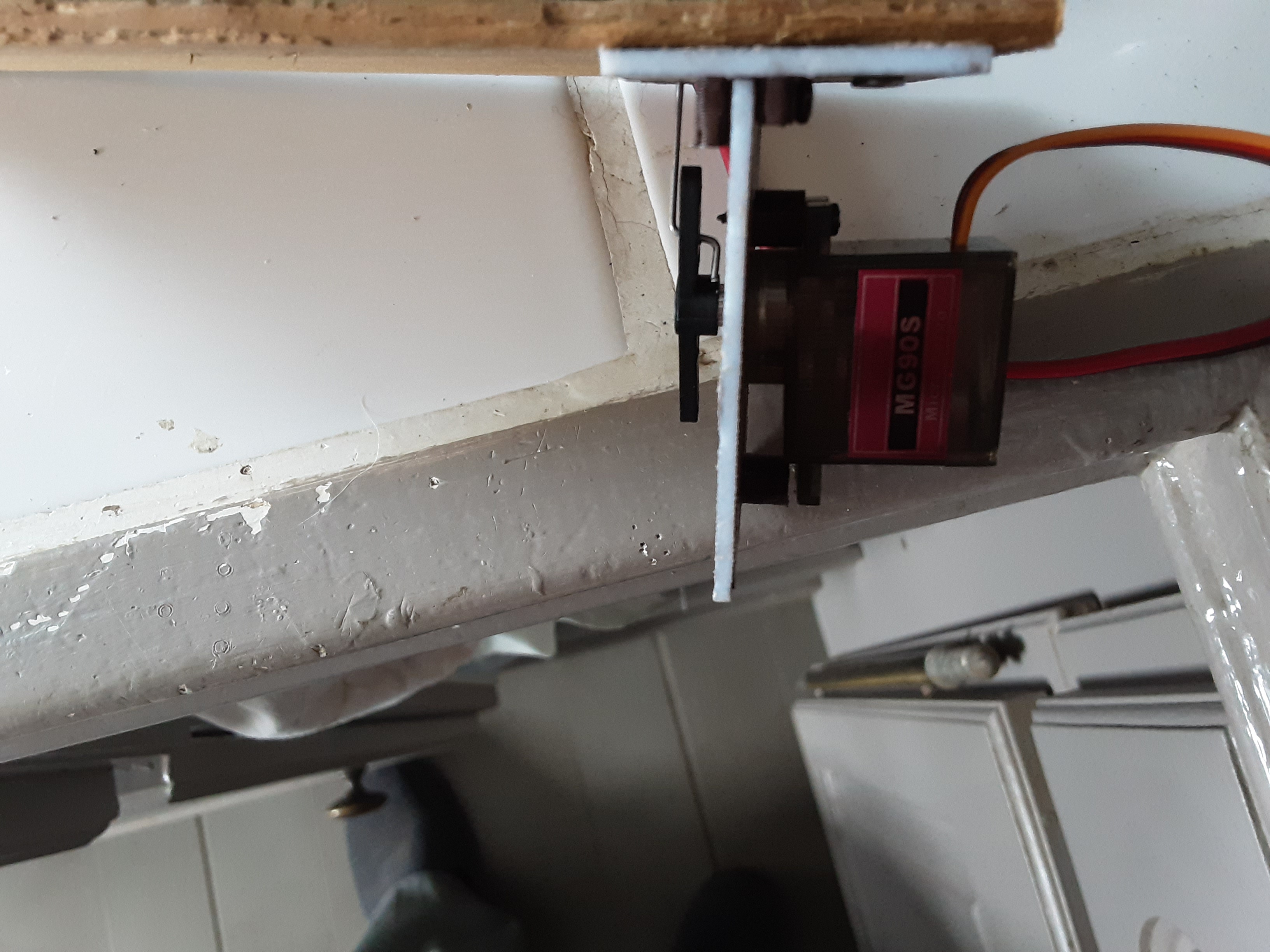

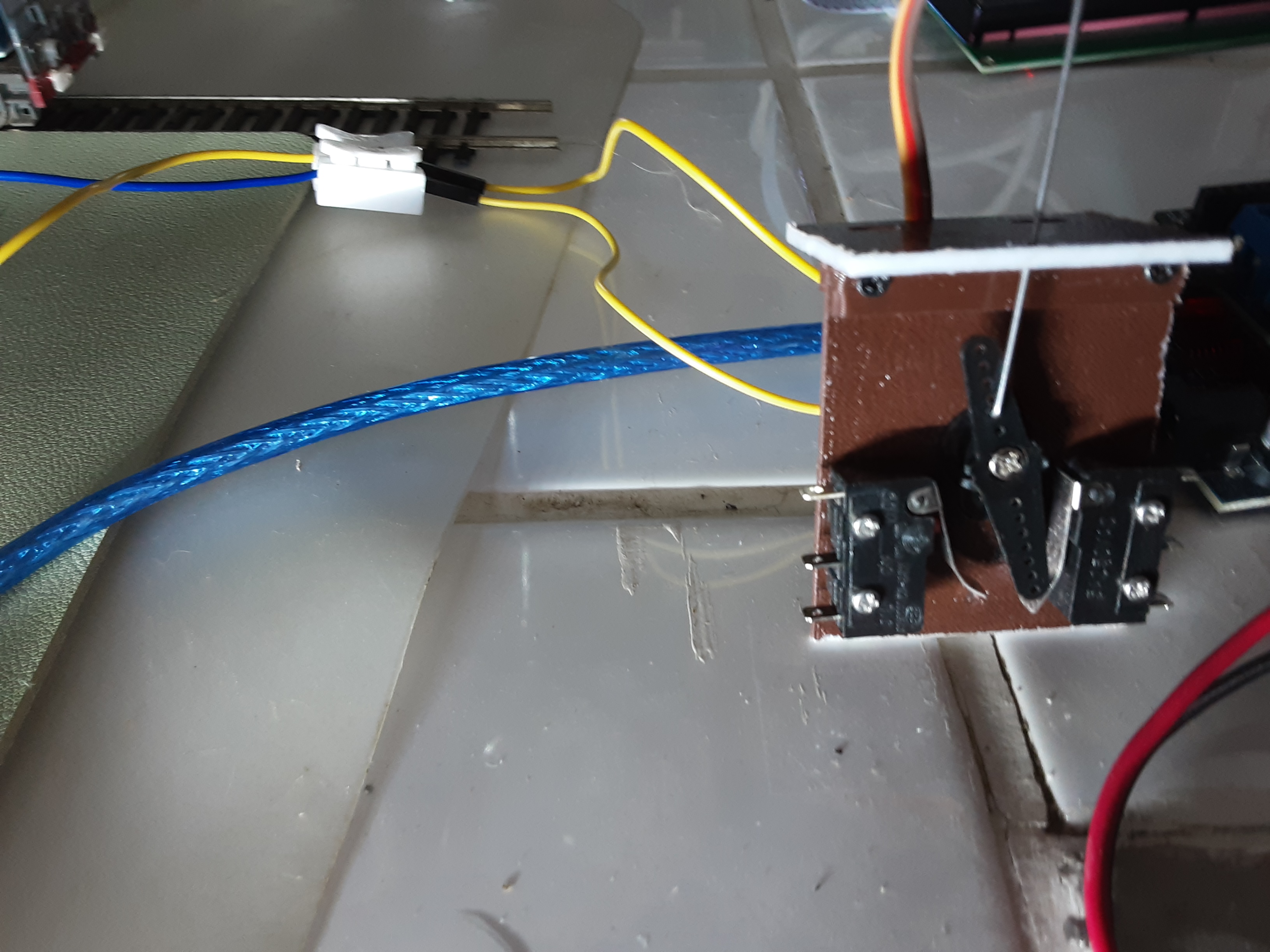

Ce modèle qui est prévu pour être monté "sous table" mais peut également servir pour un montage "sur table". Sous table, il nécessite un débattement en hauteur de 5cm.

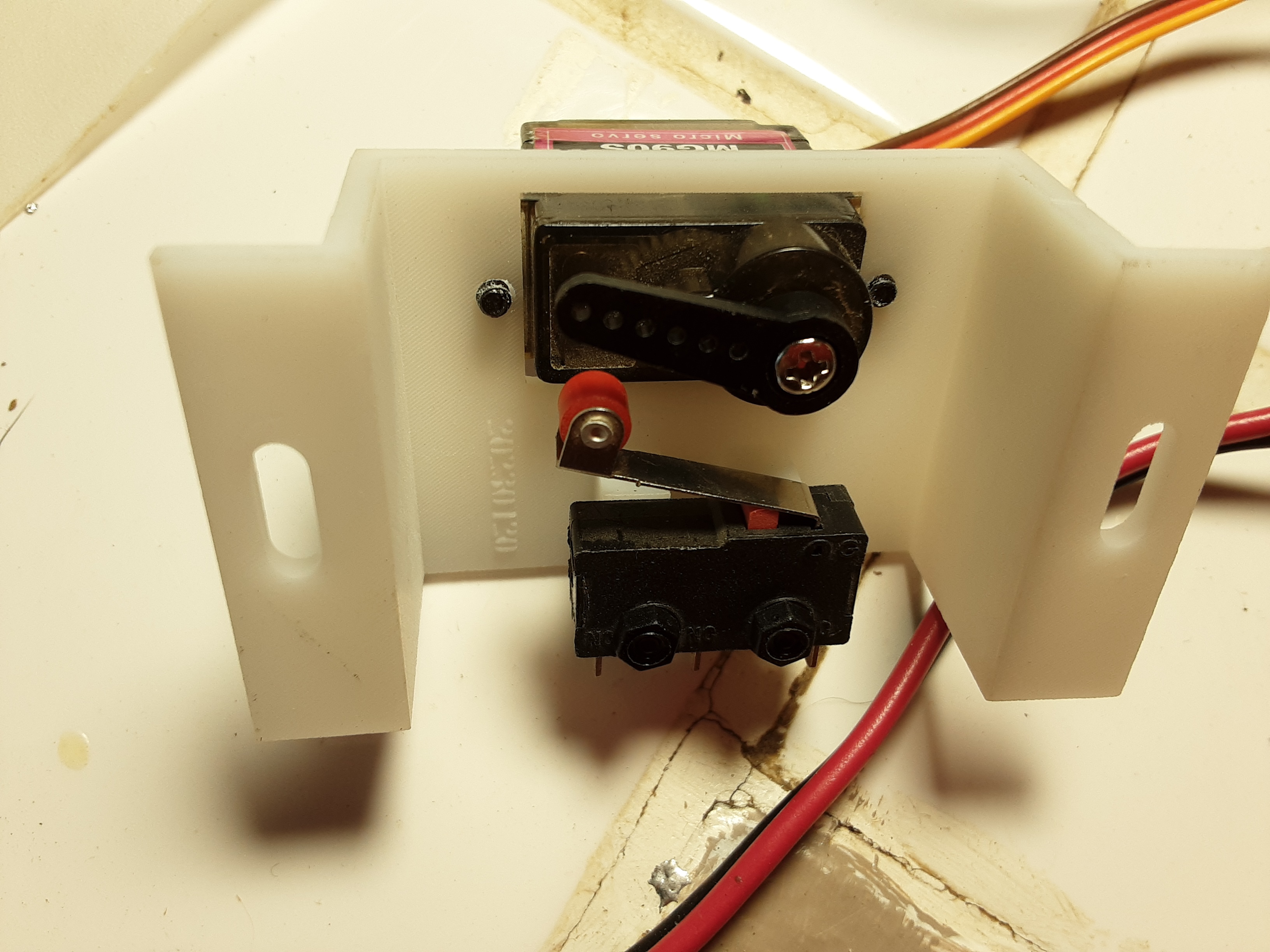

On peut y fixer 2 microcontacts pouvant servir à la gestion des feux ou de l'alimentation des coeurs d'aiguillages.



En montage sur table, il peut être caché par un bâtiment, un monticule de terre ou de ballast, etc ... il est également très facile de déporter les tiges de commande par divers renvois.

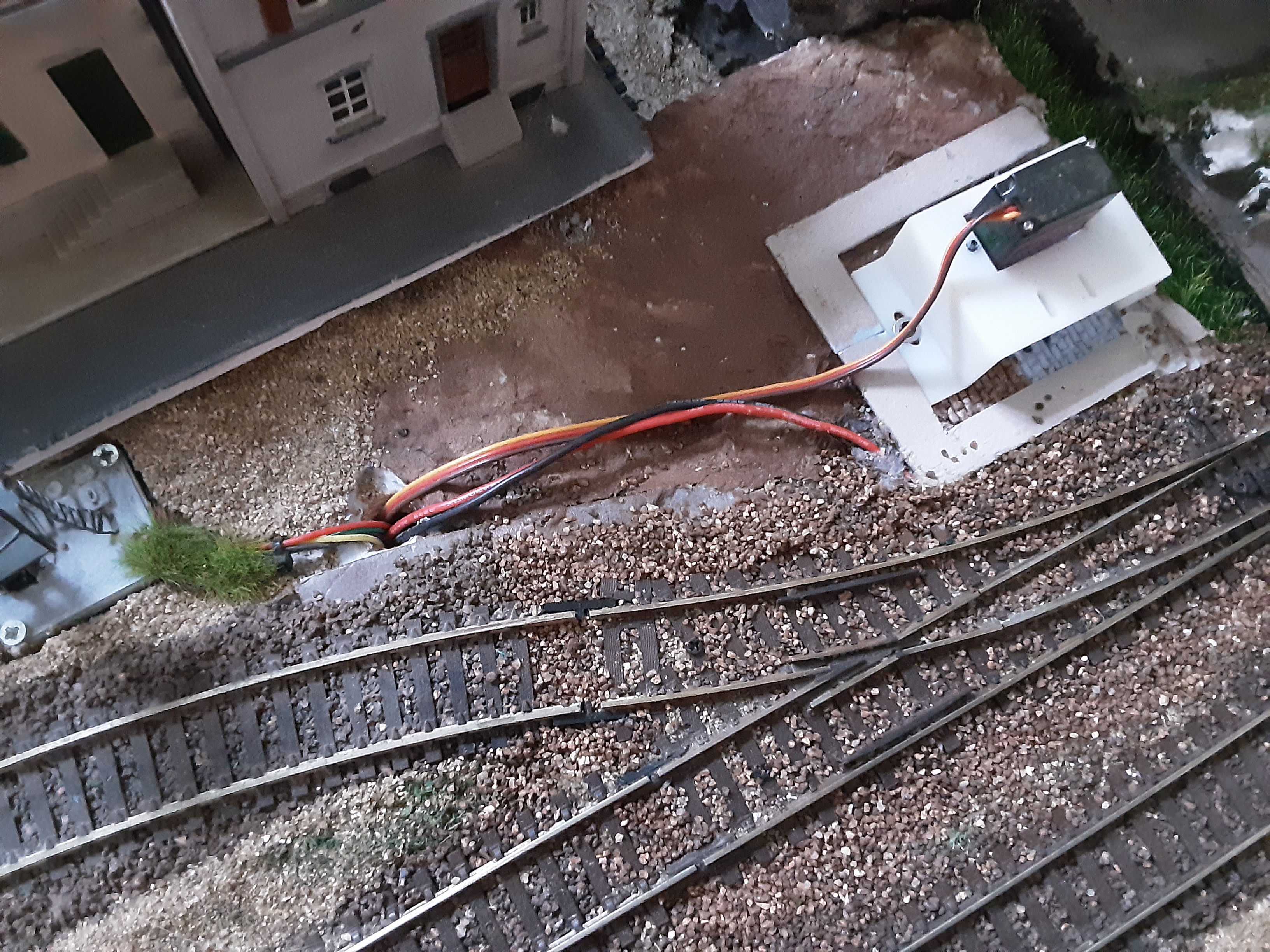

Cet autre modèle que j'ai dessiné pour une utilisation sur table mais qui pourrait être aussi utilisé sous table avec des renvois de liaison à l'aiguillage.

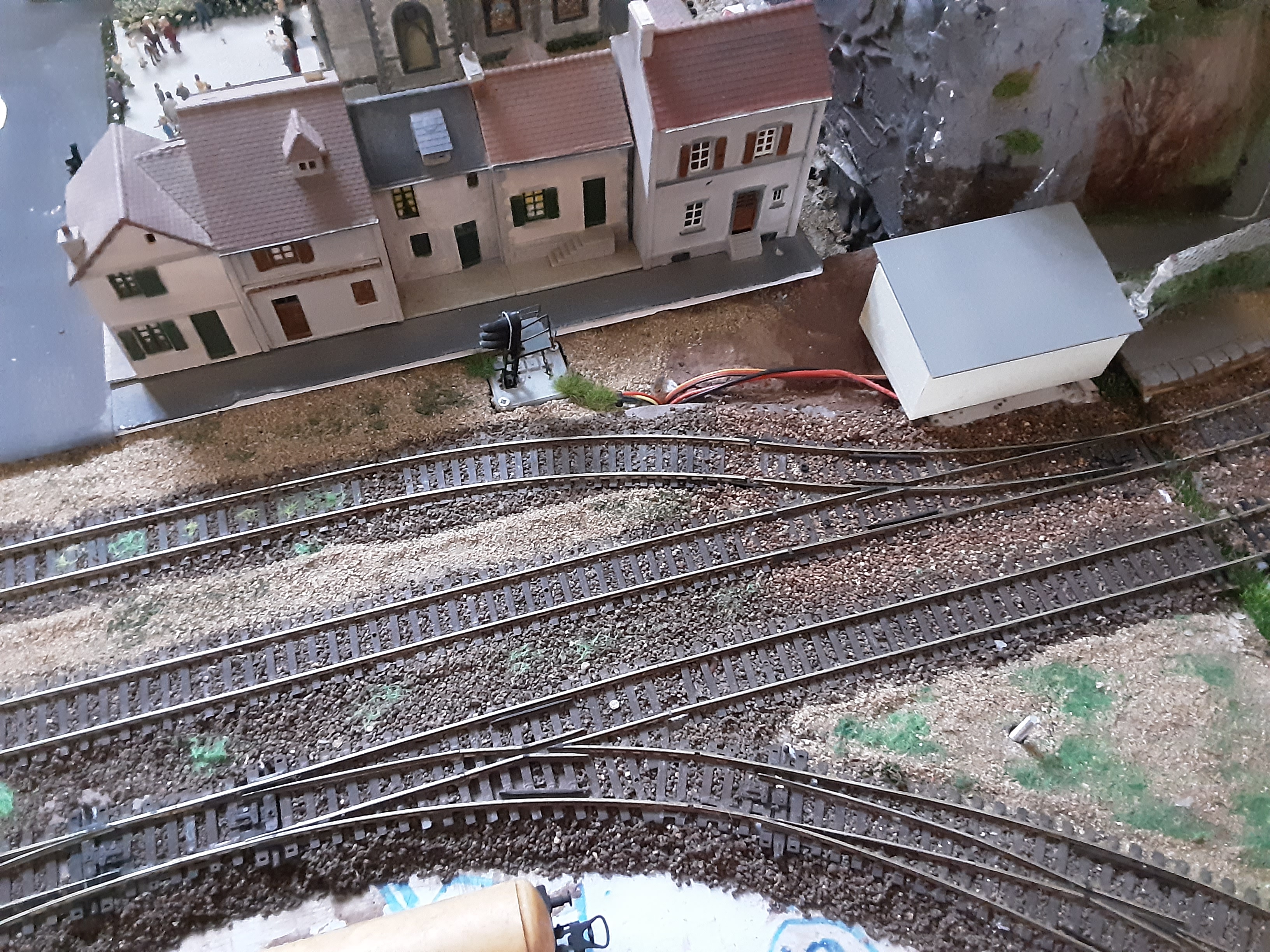

De faible encombrement il peut être caché par une cabane de voie, un monticule quelconque. Ici aussi, on peut utiliser des renvois pour l'éloigner de la voie.


L'ami Nicolas possède également une centaine d'aiguillages à bobines qu'il serait facile de modifier pour être commandés par des servomoteurs. Il m'en a confié trois : un de marque Lima, un de marque Jouef et un de marque inconnue.

Celui de marque inconnue serait le plus simple à transformer puisqu'il possède déjà des trous pouvant être utilisés pour passer la "corde à piano".

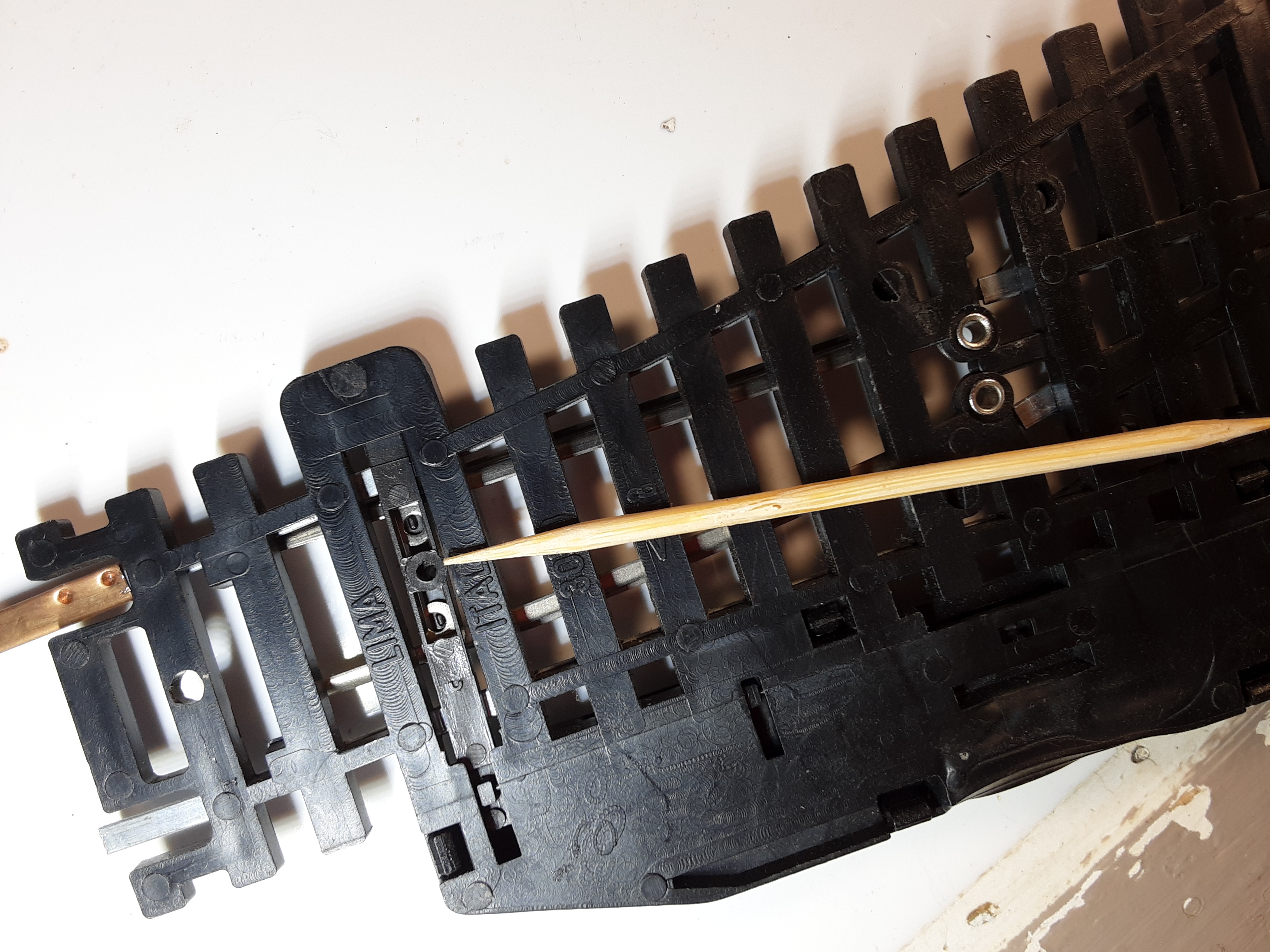

Celui de marque Lima est également très facile à modifier. Il suffit de percer totalement le trou existant avec un foret de 0.9mm de diamètre. Pour une utilisation définitive, il conviendra d'enlever les ressorts de rappel. Je ne l'ai pas fait ici voulant préserver l'intégrité du matériel confié par Nicolas.

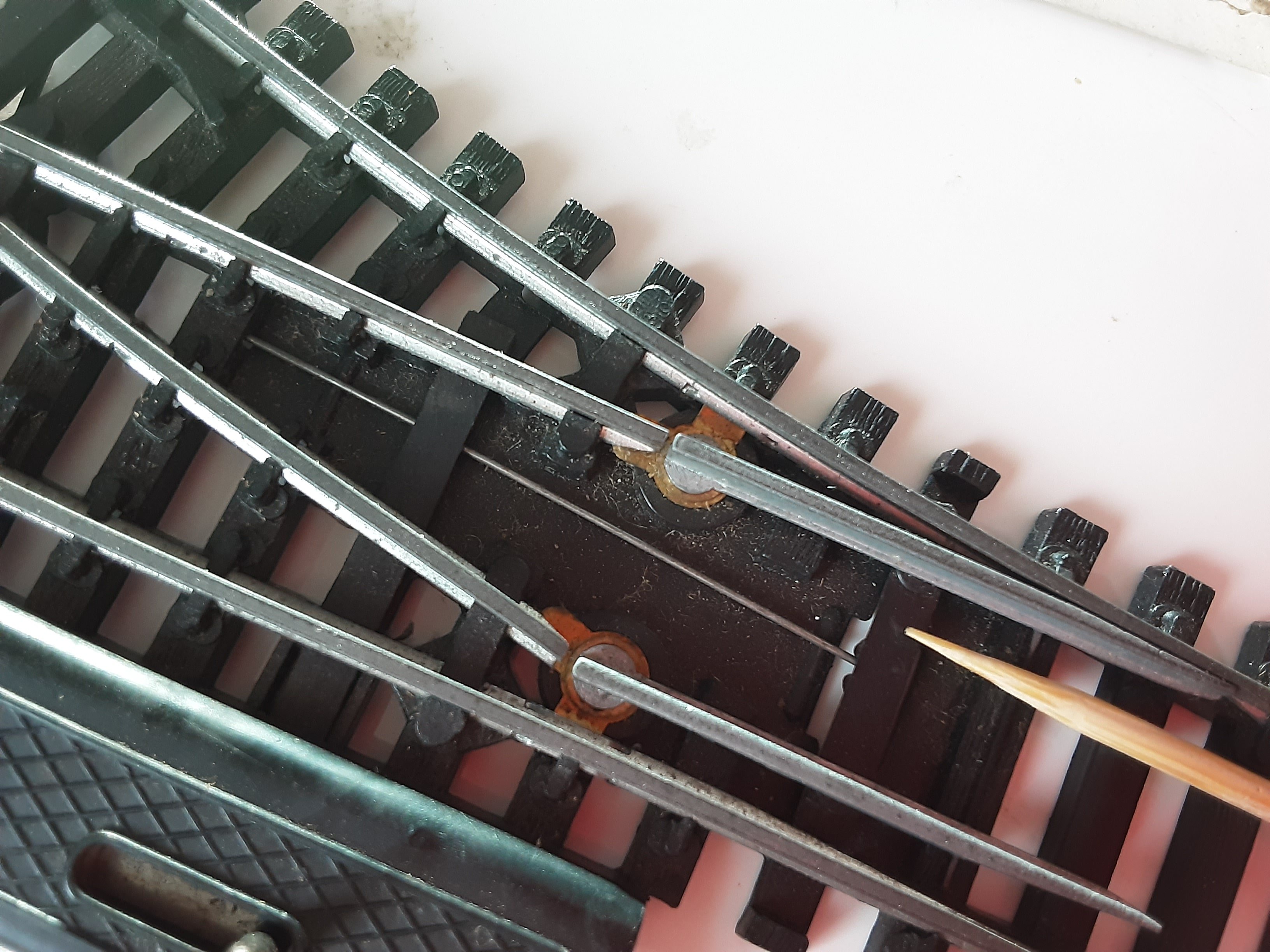

Enfin, celui de marque Jouef serait également facilement adaptable en perçant un trou de 0.9 mm. Ici encore, pour concerver l'intégrité du matériel j'ai décentré la position du trou. Ceci n'a pas d'inportance dans la mesure où le code arduino que j'utilise tient compte des angles DIRECT ou DEVIE et non pas de la course de l'aiguillage. Ce qui autorise des courses différentes pour chaque aiguillage. Il sera également préférable d'enlever le ressort de rappel.

;

En résumé, il sera bien plus efficace de faire ces légères modifications sur de vieux matériels

plutôt que de partir sur des cartes de gestion utilisant des composants obsolètes

offrant un fonctionnement "douteux". Rappelons que l'utilisation des servomoteurs

permet d'obtenir un mouvement lent bien plus proche de la réalité que le déplacement "sec"

motorisé par les bobines.

On pourra si on souhaite améliorer l'esthétique découper les supports mécaniques des bobines.
