Carte 30 aiguillages à bobines par ULN et Mega 2560

Tests de fonctionnement de la carte développée pour Nicola CHIODO.

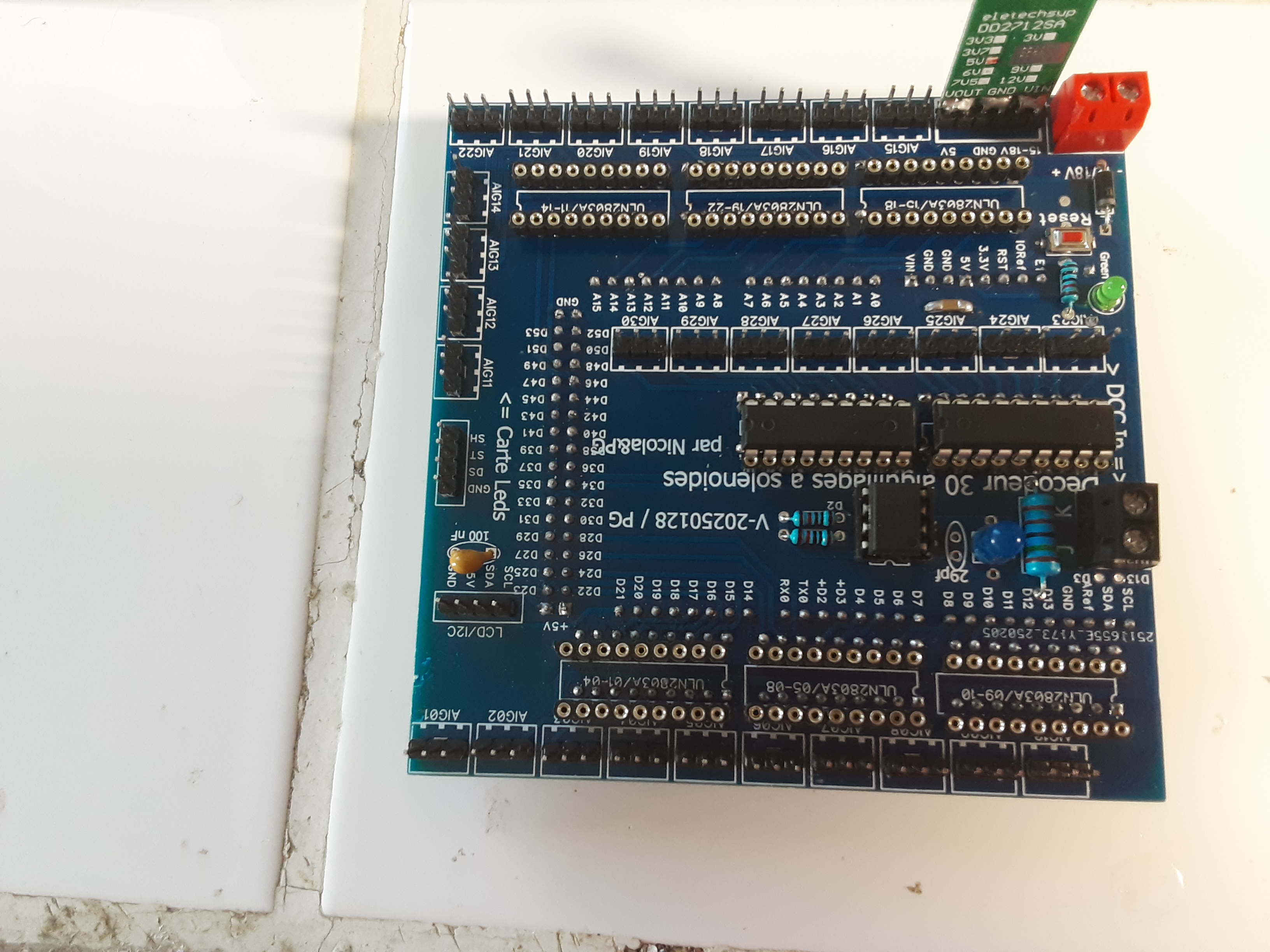

Gère 30 aiguillages à bobines au travers de ULN 2803A montés en doublon de manière à pouvoir passer l'intensité nécessaire à certaines marques d'aiguillages.

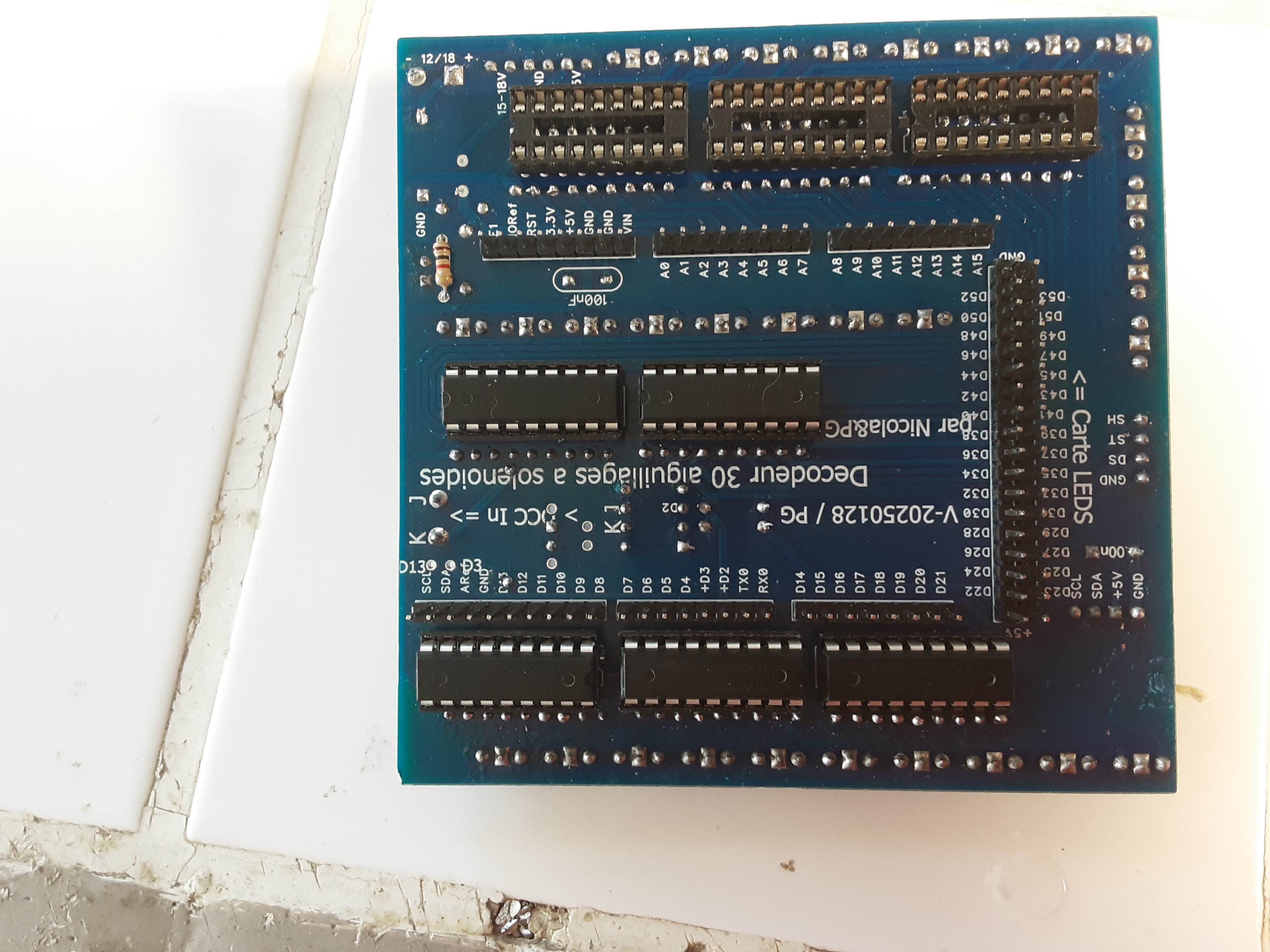

Développée sous forme de "shield" à enficher directement sur une carte arduino Mega 2560. Elle utilise le code de Ruud Boer (pas mal remanié) diffusé dans un exemple sur Locoduino (https://www.locoduino.org/spip.php?article142) . Le détecteur DCC est le montage proposé par Minabay et est intégré au shield.

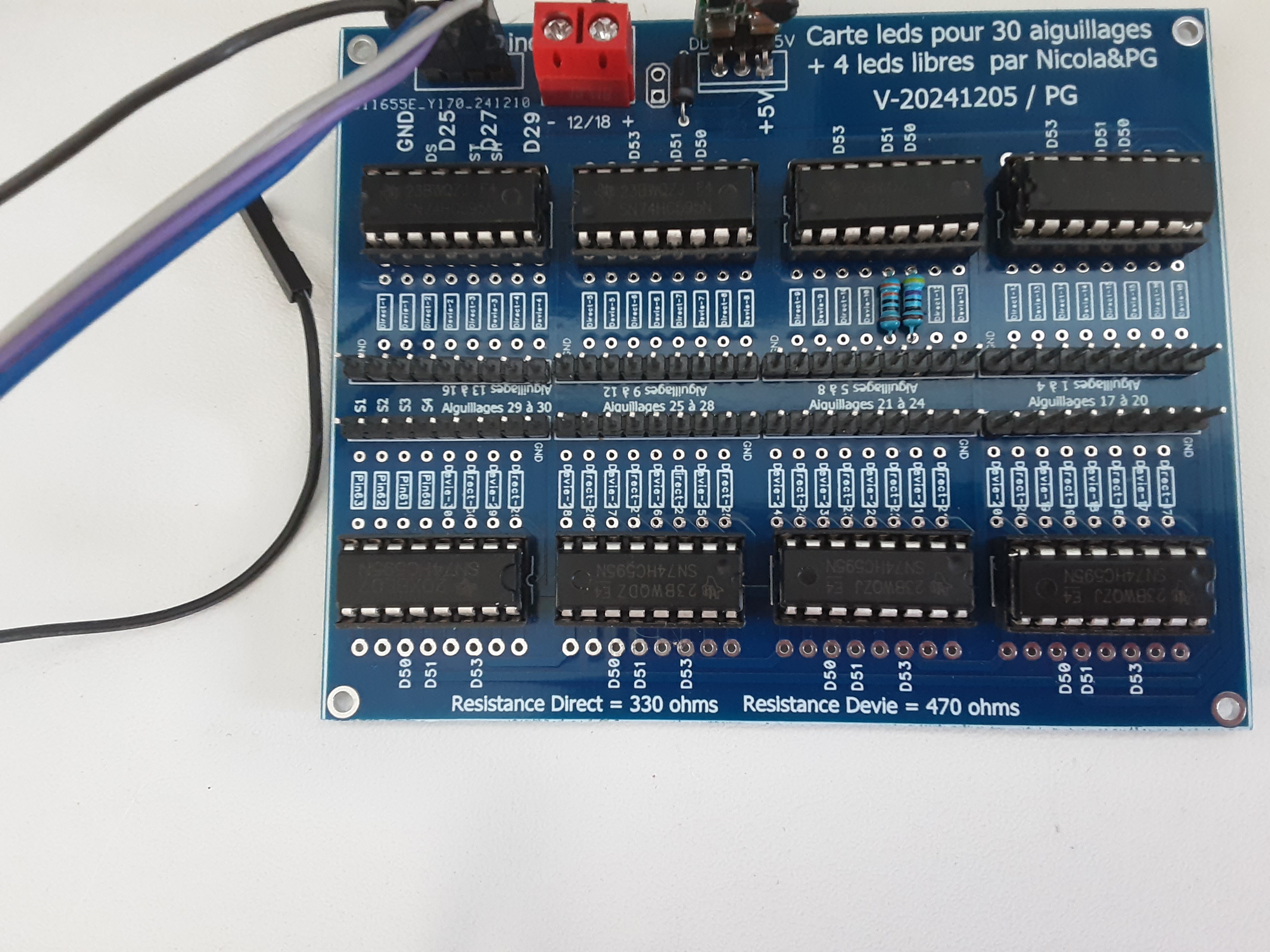

J'ai ajouté un écran LCD pour visualiser les informations sur les changements d'états et une mise en mémoire EEprom de la dernière position de chaque aiguillage. Une carte pour gérer les leds de positionnement pour le TCO vient égalemnt se connecter sur le shield.

Tests réalisés avec une centrale DCC Sprog3 et le logiciel DCC Center de Claude Ferrari. Alimentation de 15 à 18 V DC (prévoir 2/3 A par carte) même si les aiguillages ne fonctionneront pas tous en même temps.
