Exemple de l'installation des supports pour les 2 ULN 05-08.

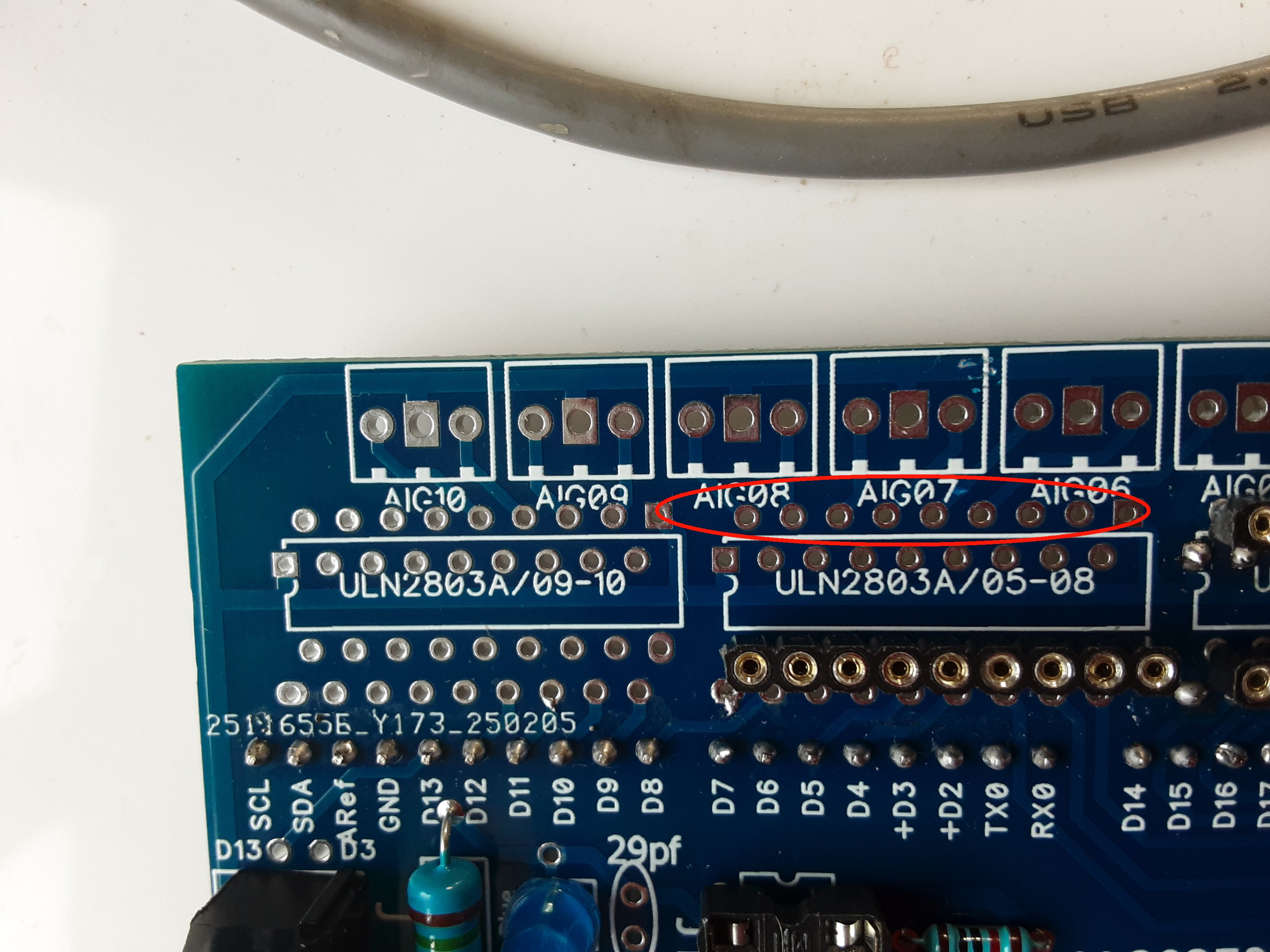

On commence par souder une barrette de 9 pins de ce type de support. Comme on le voit sur la photo, la barrette sera coté supérieur et les soudures coté arduino. On peut au paravent couper de 1 à 2 mm max les pins à souder car ils sont un peu longs. Ca aidera pour la suite.

https://fr.aliexpress.com/item/10000000838267.html

ensuite, on installe un support classique 18 pins coté arduino (les soudures se feront donc coté supérieur)

https://fr.aliexpress.com/item/10000001675220.html

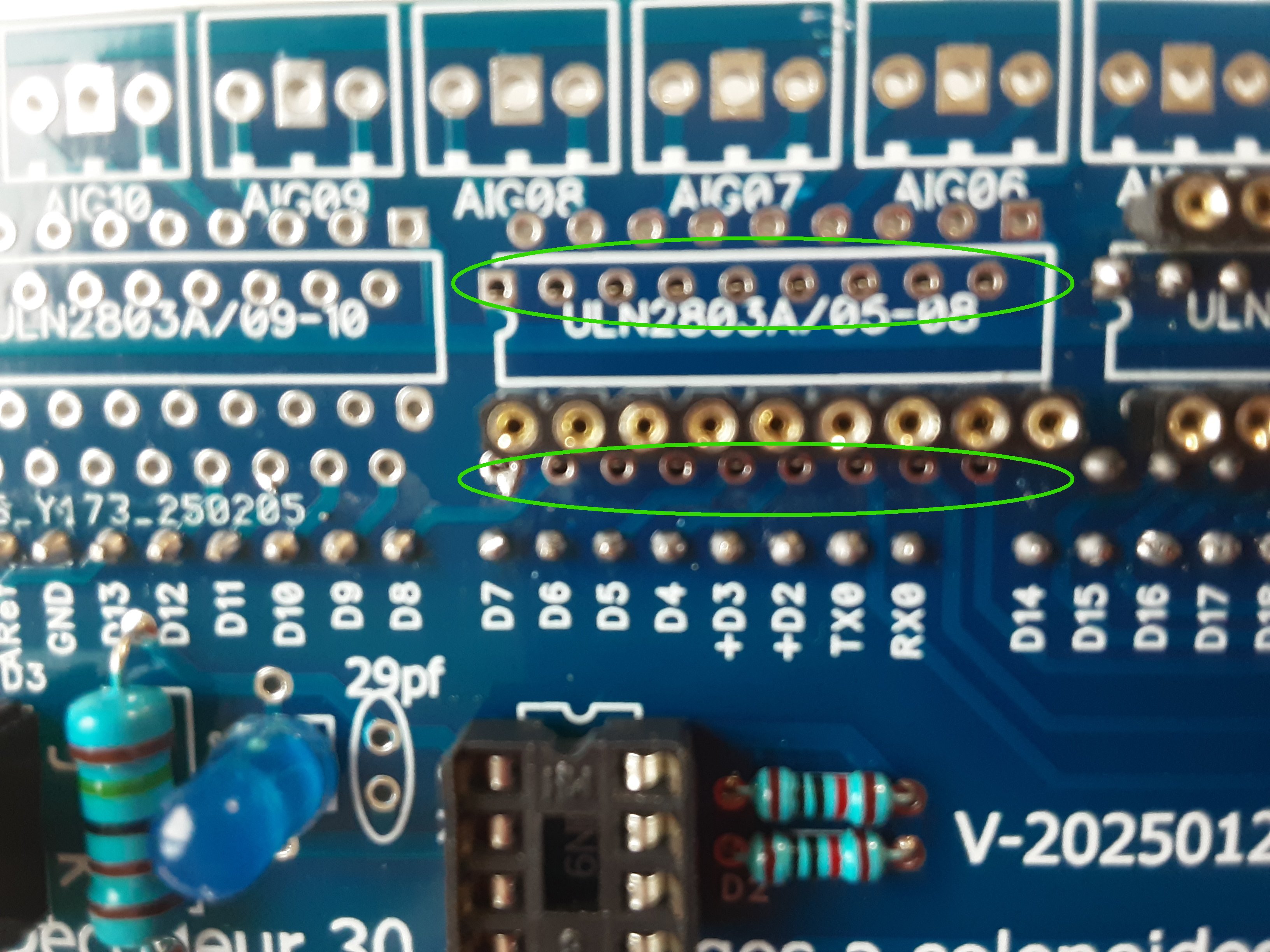

ATTENTION : la ligne de soudure de la première barrette risque de géner le bon positionnement de ce support. Il faut donc bien s'appliquer à équilbrer le support avant de le souder. Je conseille de commencer par ne faire qu'un point de soudure et vérifier que tout est ok avant de souder l'ensemble des pins du support 18 pins.

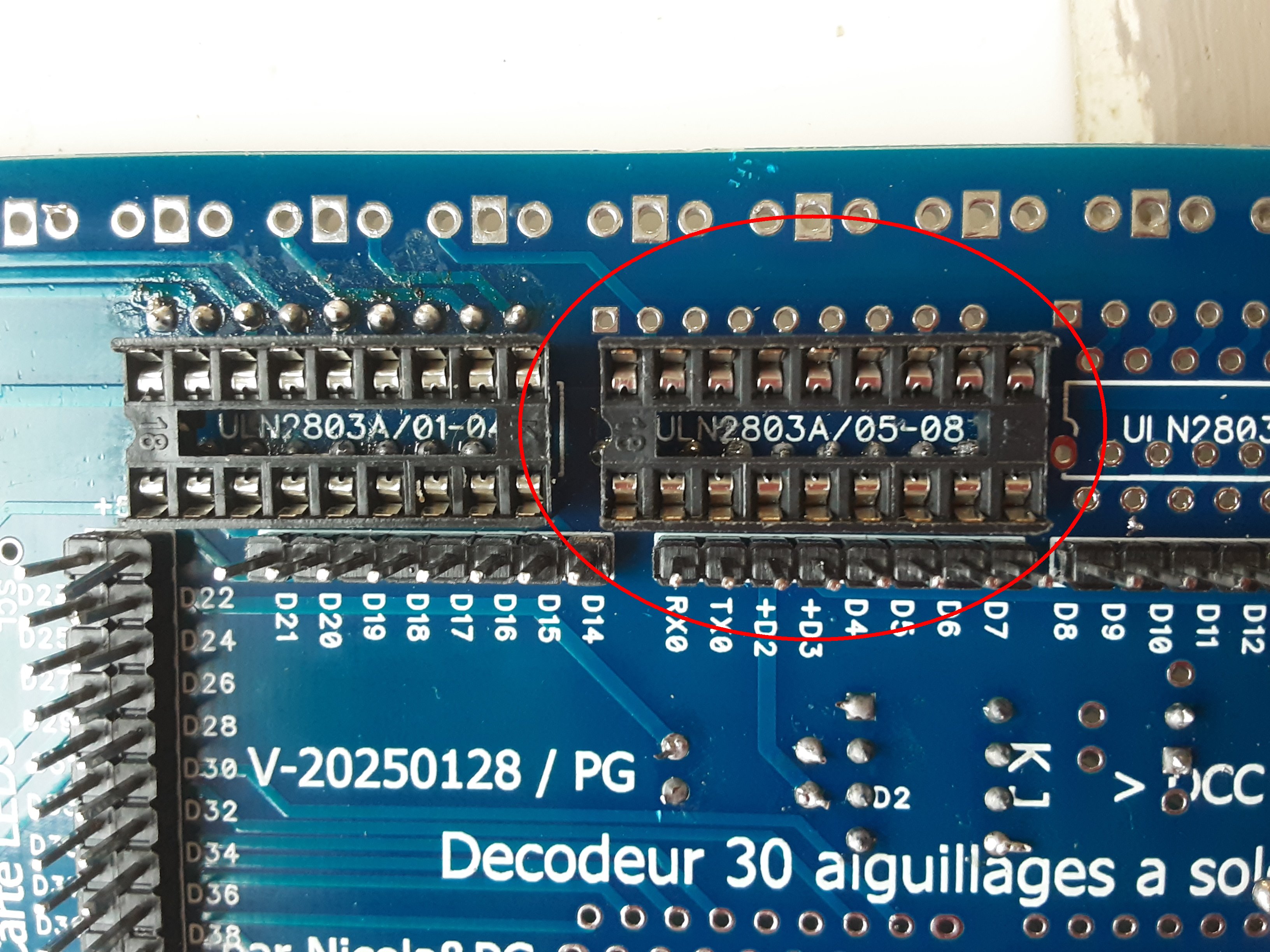

On voit sur le montage ULN 01-04 les deux lignes de soudure.



et enfin, on monte la deuxième barrette de l'ULN supérieure (soudures coté arduino)

On s'aperçoit qu'on pourrait améliorer le positionnement mécanique des ULN pour un montage et des soudures plus aisé. Mais, on ne refera pas un nouveau PCB pour ca.
