Voici un petit travail pour un panneau d'affichage. Il peut être configuré en mode monochrome ou en mode couleur en fonction de l'époque du réseau.

Il faut maintenant dessiner le contenant pour une fabrication en impression 3D.

Version améliorée. On ajoute une horloge fictive (ici réglée de manière à ce que 1 seconde réelle représente 60 secondes fictives). Le panneau d'affichage est maintenant mis à jour en fonction de l'horaire de l'horloge. J'ai ajouté 2 minutes (fictives) à l'horaire affiché sur le panneau pour déclancher le scrolling. On voit donc sur cette vidéo la mise à jour de la zone départ vers 00h15 et de la zone arrivée vers 00h35. Bien évidement, il faut un arduino plus puissant qu'un nano pour faire ca. C'est donc une carte Mega 2560 qui gère tout ca.



Installé dans un support 3D que j'ai dessiné et qui est, comme toujours, réalisé par Ludovic Bunel





Voilà, c'est fini.

On a donc un écran avec une horloge analogique fonctionnelle. (le rapport est de 1/60, soit 1 seconde correspond à 1 minute en temps réel). L'heure fictive commande le scrolling du tableau général ainsi que les panneaux de quai.

Compte-tenu des limitations des modules  multiplexeurs I2C on n'équipera que 3 quais (chacun un écran DEPARTS et un écran ARRIVEES) ajoutés à l'écran affichant l'horloge analogique.

Le panneau général est en SPI commandé au travers d'un module convertisseur.

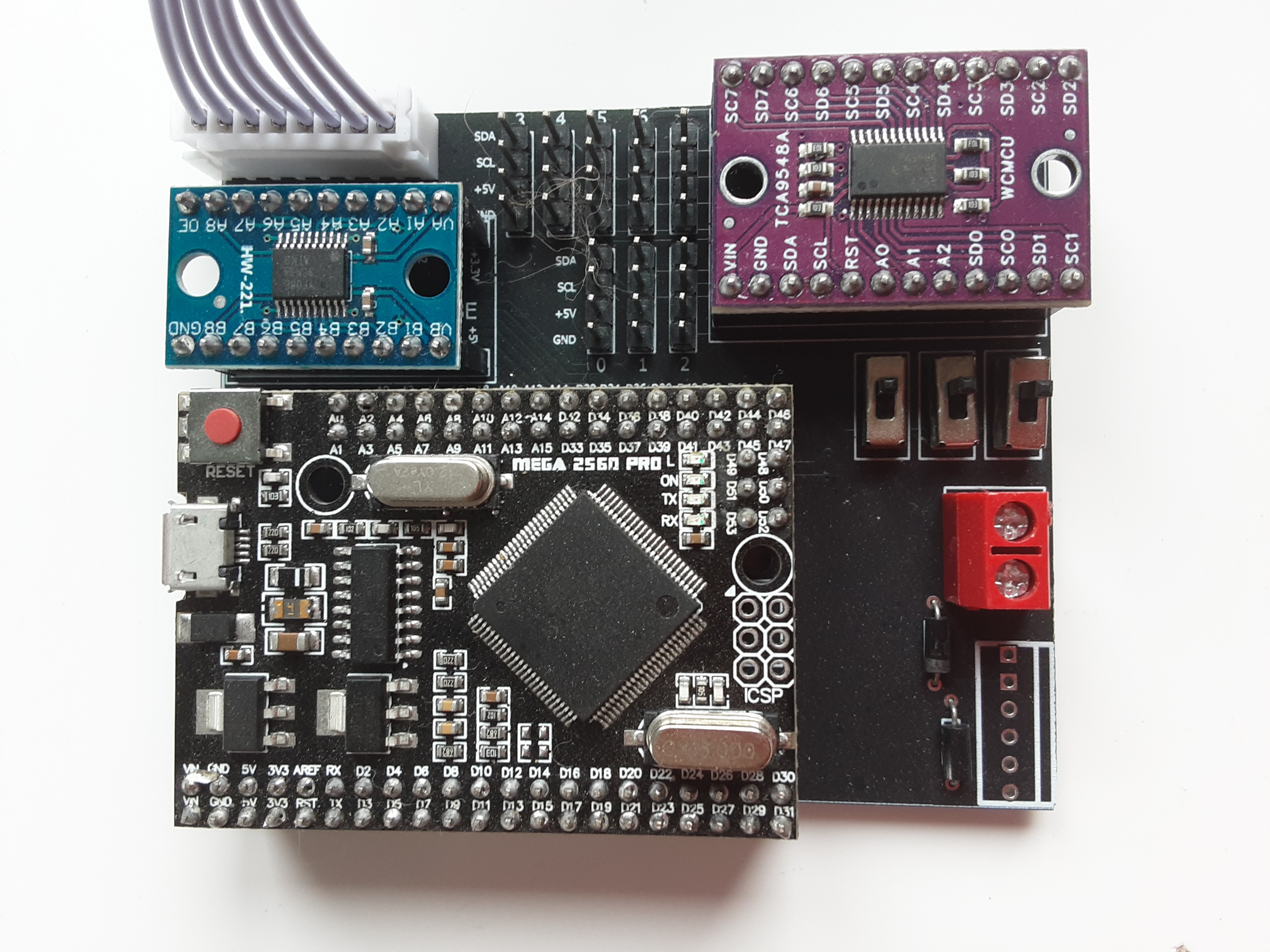

Le tout est géré par un "gros" arduino MEGA 2560 (en version mini pro sur les PCB)

Pour la gestion des multiplexeurs, ChatGPT m'a été d'une grande utlité car je n'avais jamais utilisé ces bestioles.

Il reste à dessiner les supports pour les petits écrans et à tout remonter sur les PCB que je viens de recevoir.





En attendant de recevoir des régulateurs 5V 3A, prêt à fonctionner :
