carte Arduino Mega 2560 (alimentation séparée pour l'arduino/écran  et les 16 servomoteurs).

montage MinaBay classique pour la détection du DCC

4 x 74HC595 pour alimenter les 32 leds bicolores sur le TCO

Bibliothèques  :

• MobaTools.h pour les servomoteurs.
• NmraDcc.h pour la gestion du DCC.
• Bounce2.h pour les boutons poussoirs (sachant que MobaTools pourrait également les gérer).
• TimerFreeTone.h pour les sons.
• LiquidCrystal_I2C.h pour l'écran LCD.
• IRremote.hpp pour la gestion de l'Infra Rouge. (Télécommande de téléviseur)
• avr/sleep.h et avr/power.h pour la mise en veille des cartes.

  Avec cette configuration, finis les "loupés" des commandes DCC qui perturbaient depuis des années les précédentes versions.

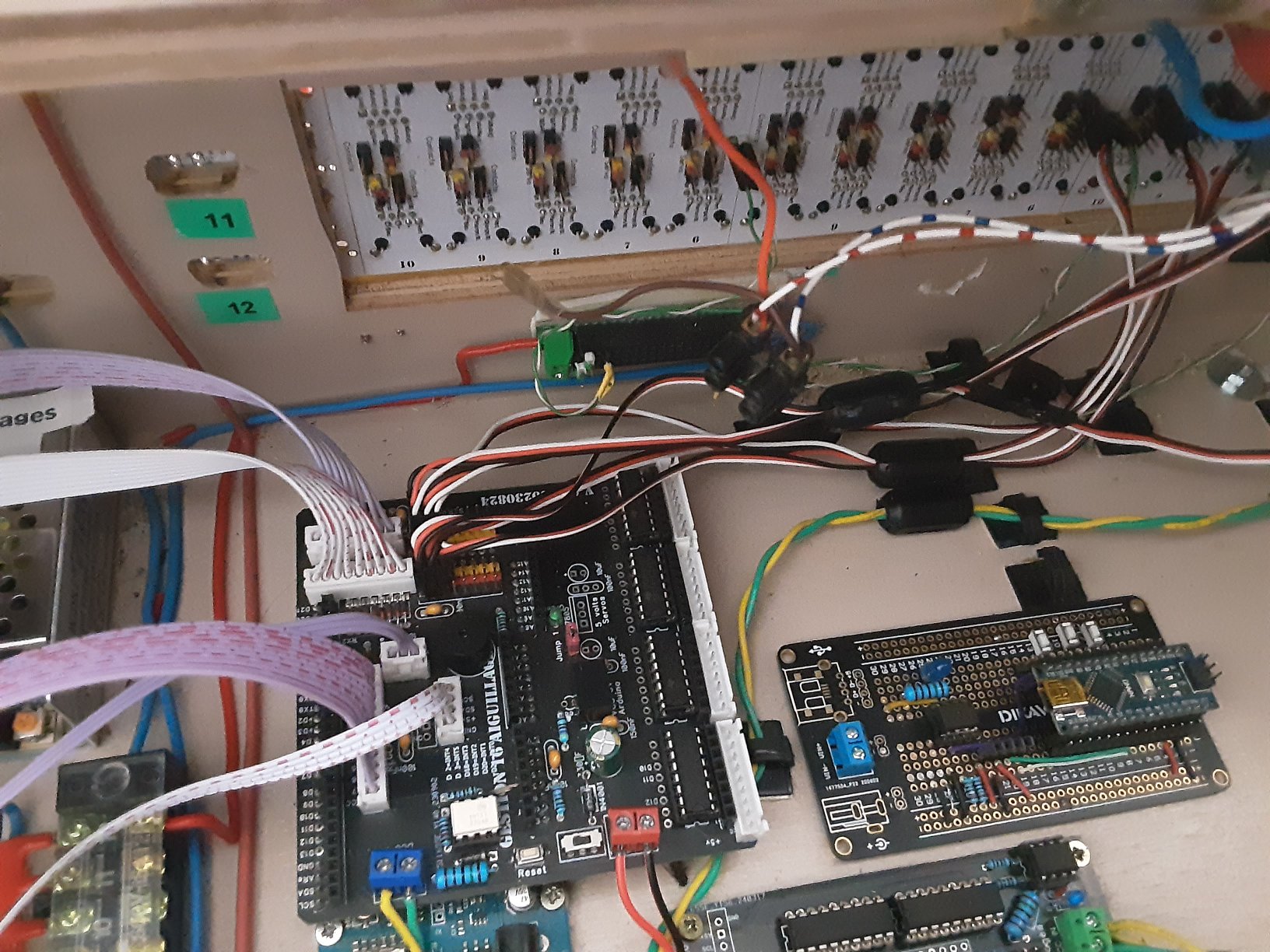

On voit ci-dessous l'implantation à l'intérieur du TCO, d'une des deux cartes (en haut à gauche) qui gère les aiguillages 1 à 16.

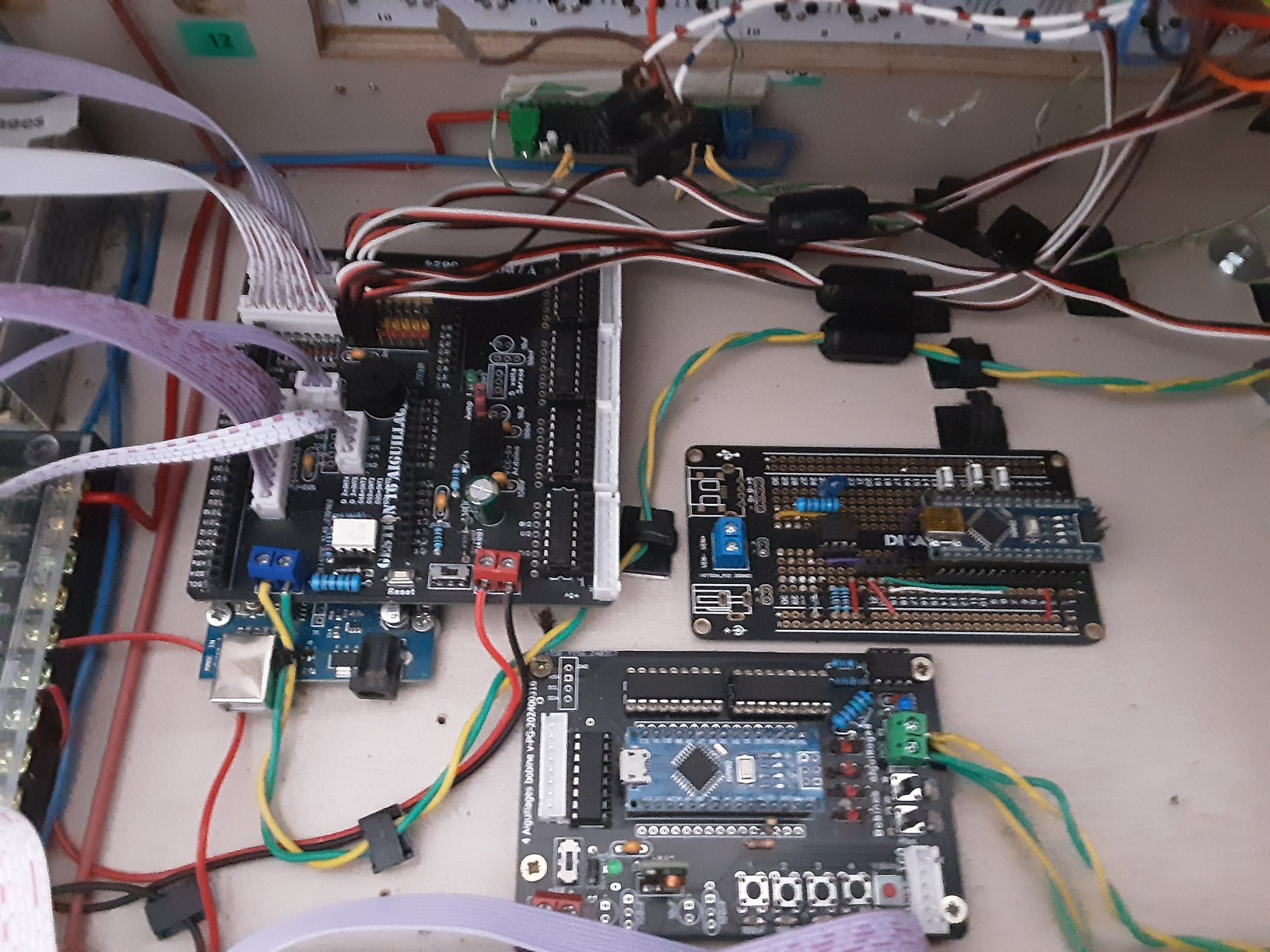

Les deux petites cartes gèrent des appareis à solénoïdes.

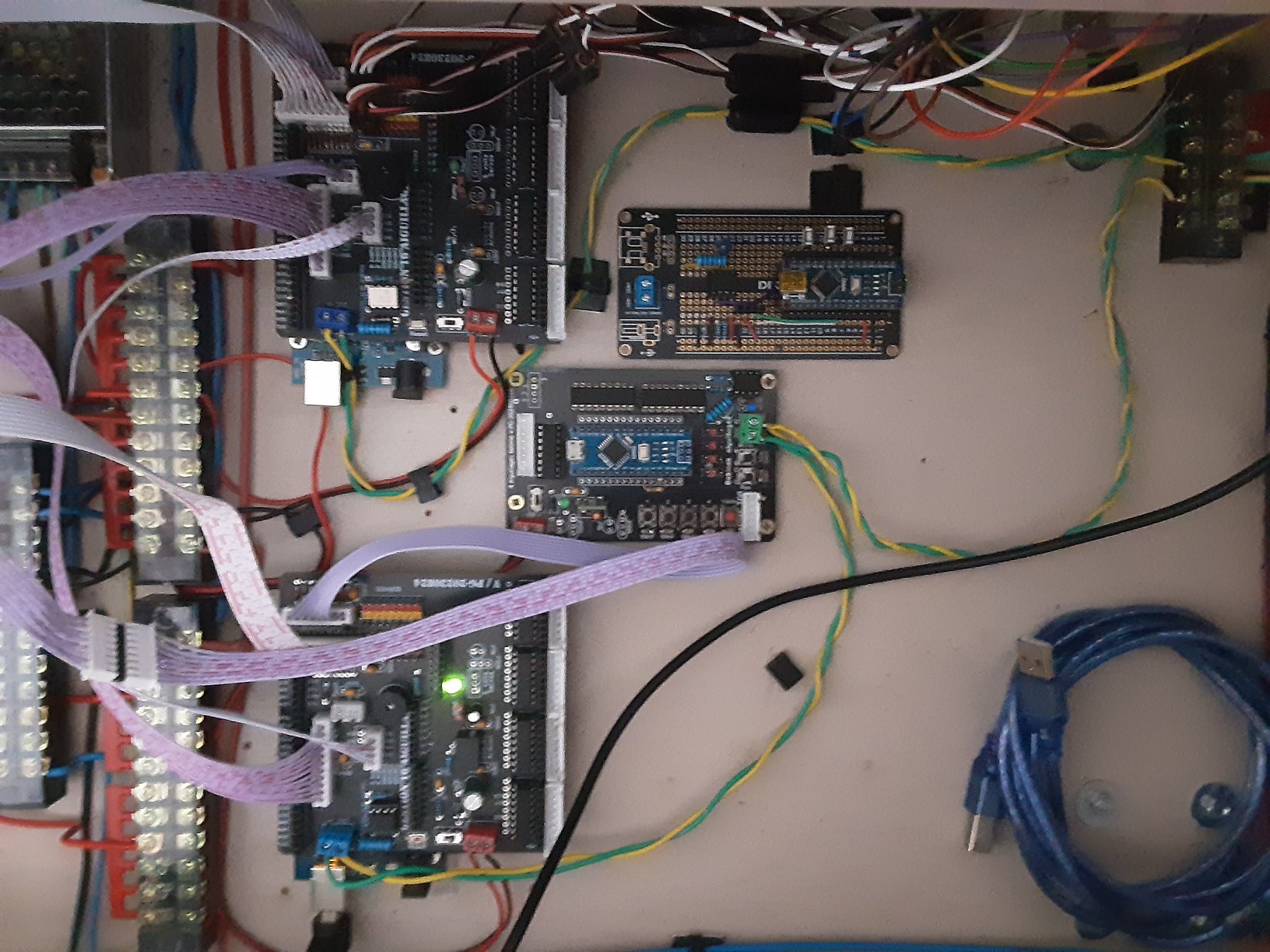

Les deux cartes  pour 32 aiguillages

On voit ici les sorties des cartes vers les RJ45 de de liaison avec les aiguillages.

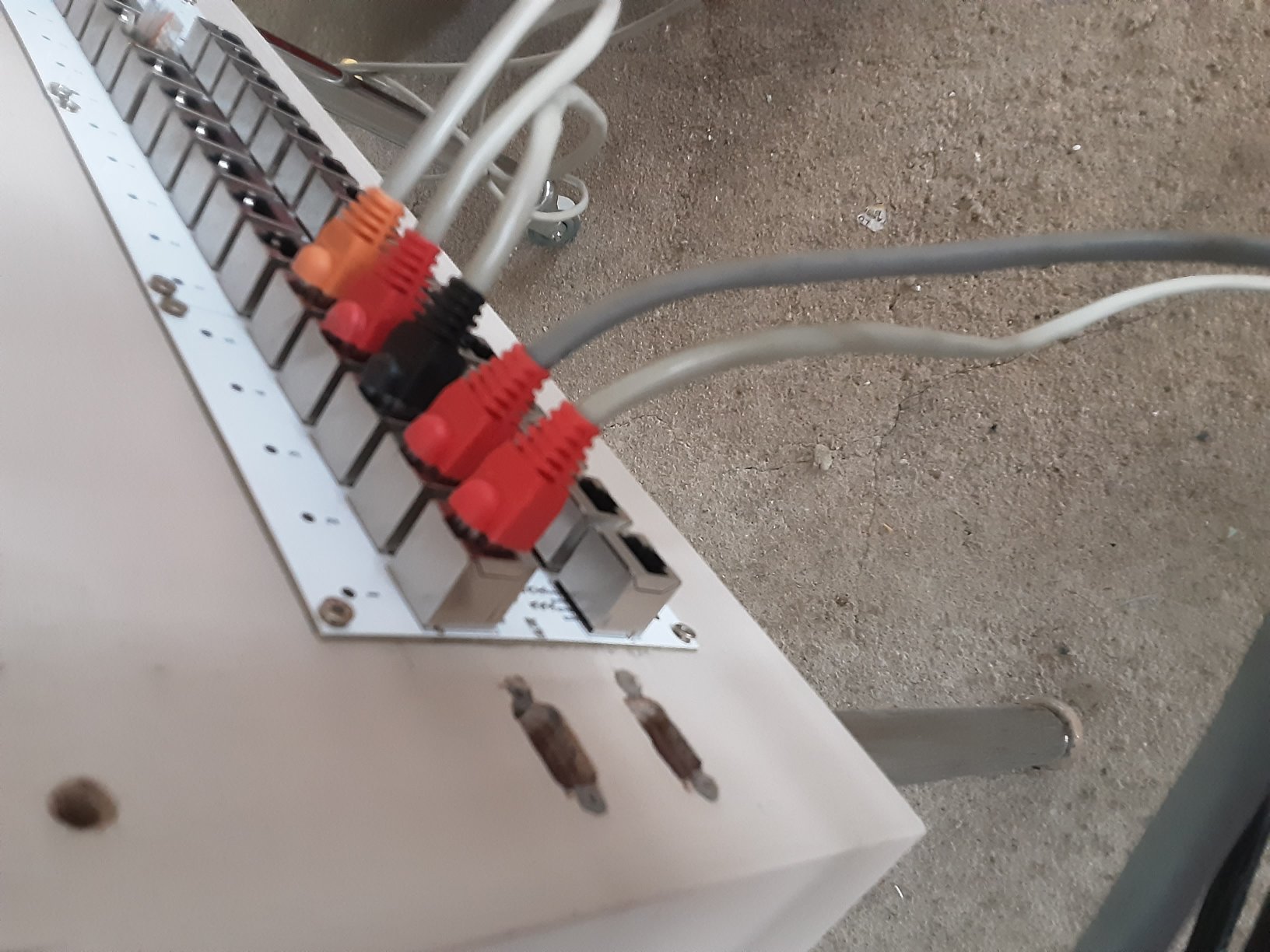

Les RJ45 vers les aiguillages (cable blindé torsadé par paires, type ethernet)

Les deux claviers montés sur le TCO
