Les locomotives : Les platines décodeur

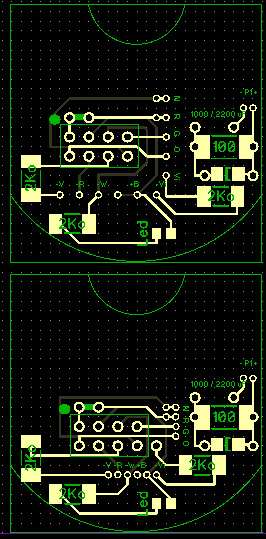

En fonction des machines, 2 platines différentes sont utilisées. Dessinées par mes soins et fabriquées en Chine pour presque rien (à part les frais de port).

Les platines sont prévues pour brancher des décodeurs avec des prises NEM 651.

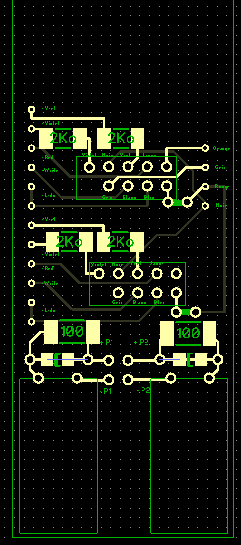

J'ai prévu pouvoir brancher un décodeur principal (moteur) et un décodeur de fonction. Il y a donc deux emplacements et des cavaliers pour pouvoir les activer/désactiver pour la programmation. On peut n'utiliser que le premier si on le souhaite, le second ne comporte pas de sorties vers le moteur (gris/orange)

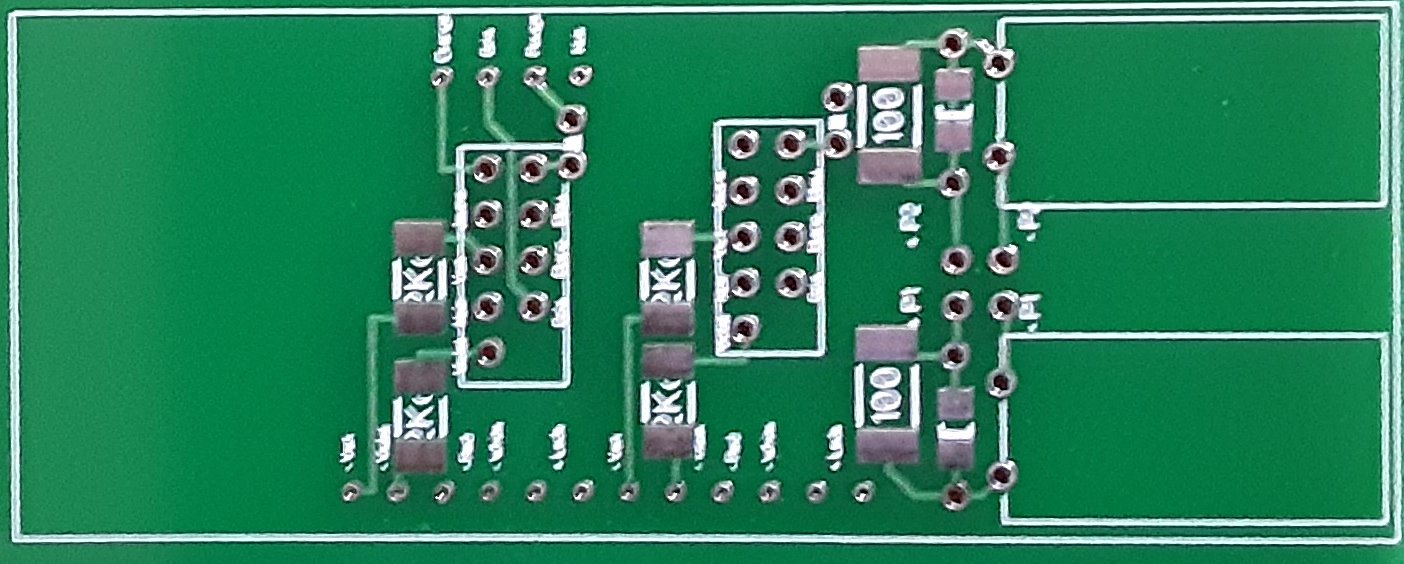

Certaines platines sont prévues avec un ou deux PowerPack(s) intégré(s).

Les résistances pour les leds d'éclairage étant prévues sur les platines d'éclairage, on ne trouve ici la place que pour les résistances sur les sorties C (fil vert) et D (fil violet) dans le cas où ces sorties commanderaient des leds. Dans les autres cas, il suffit de souder un petit fil électrique pour "schunter" les plots.

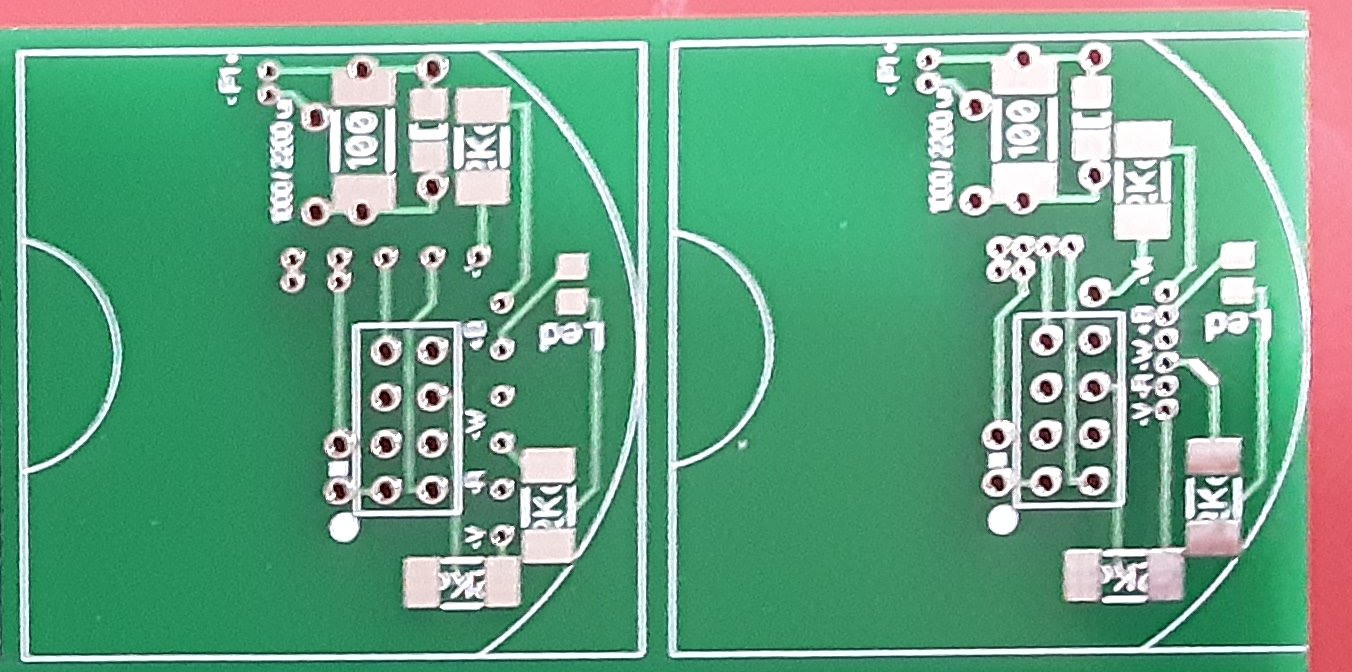

Après de multiples essais je reste sur ces deux modèles.

Le premier servant de support cabine.

platine




Avantages :

  • Possibilité d'aménagement d'un semblant de cabine au-dessus avec présence d'un conducteur par exemple.

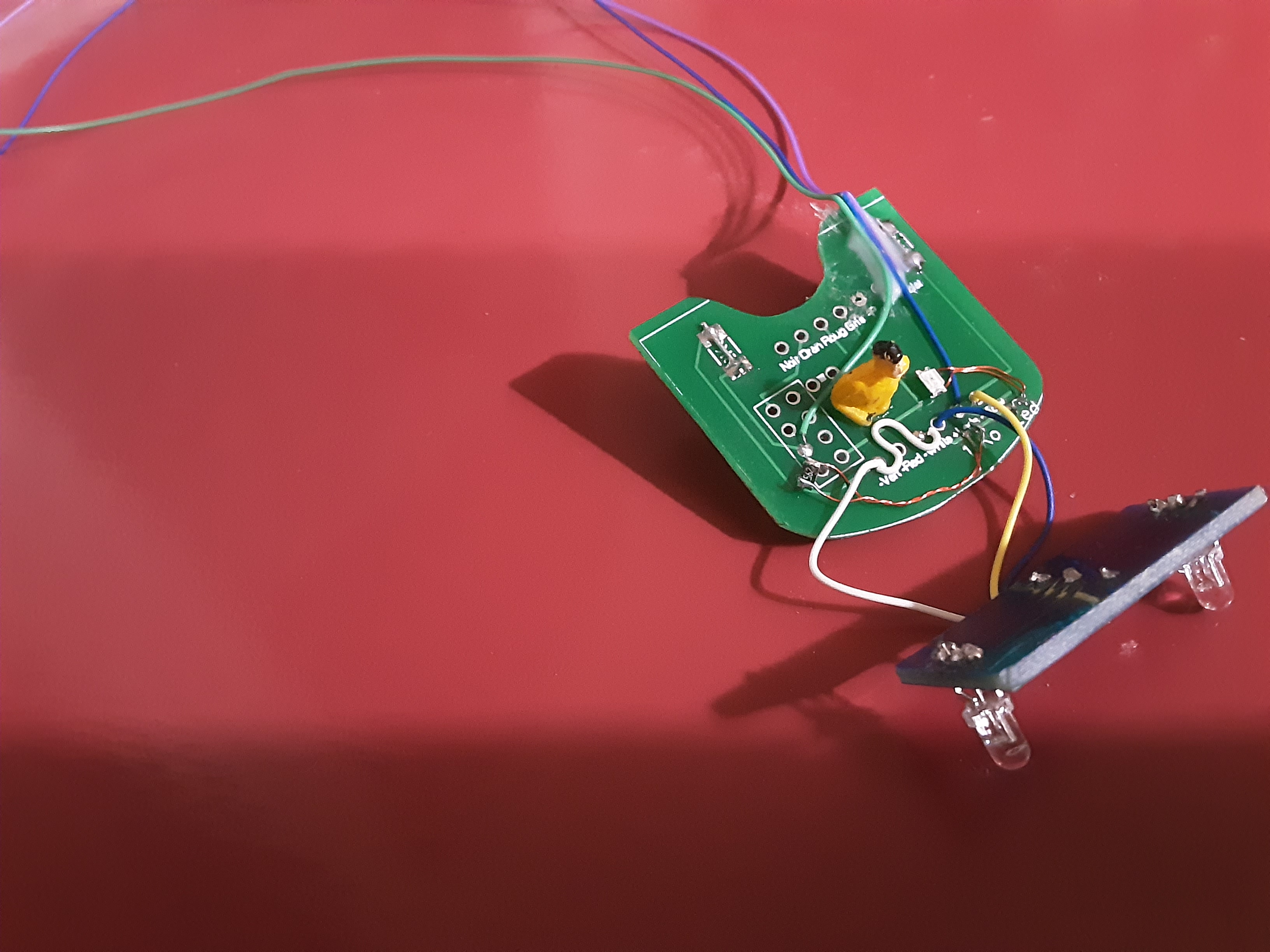

  • Ajout d'une petite led pour simuler l'éclairage du tableau de bord.
  • Facilité de branchement d'un éclairage cabine.

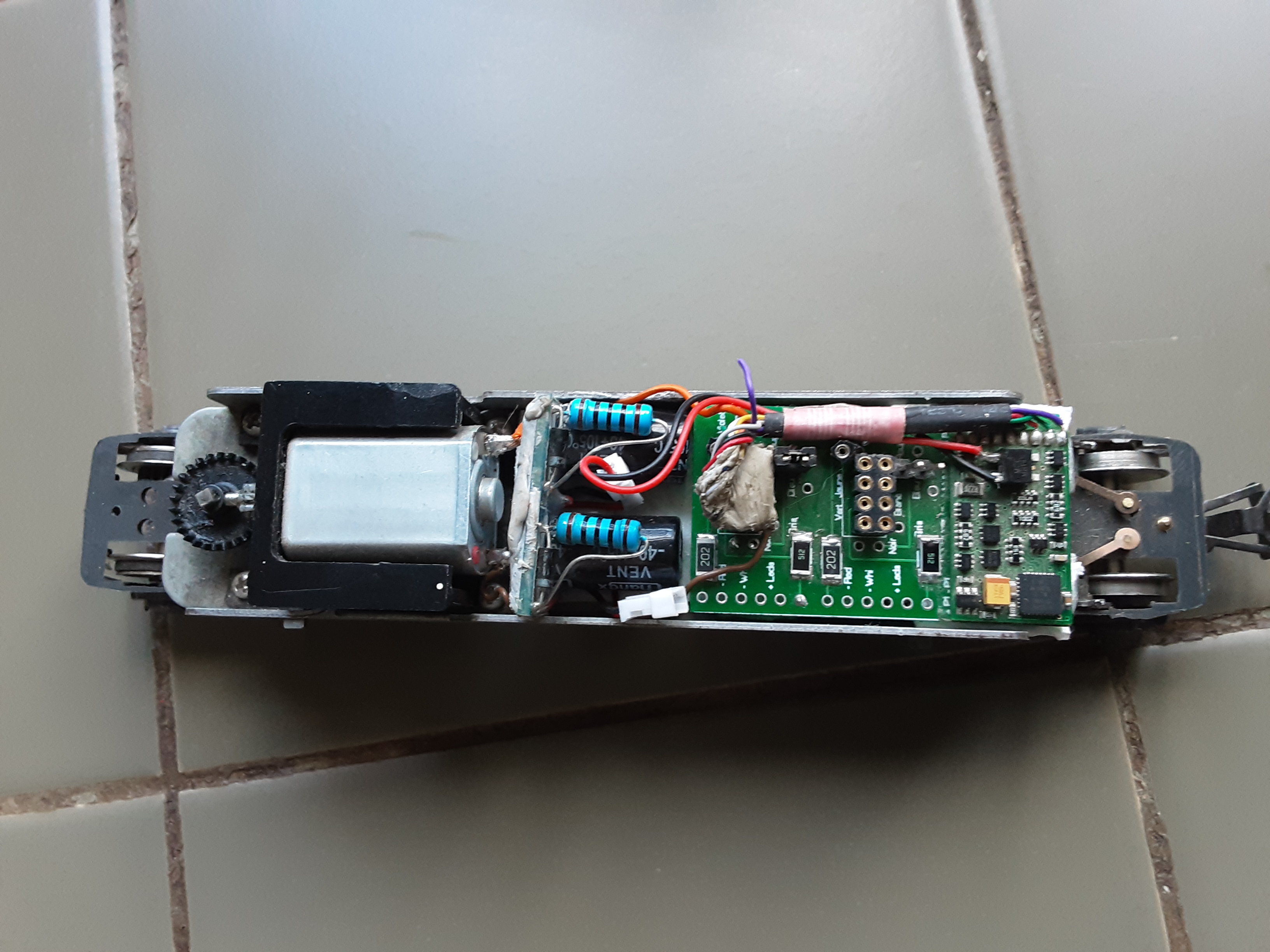

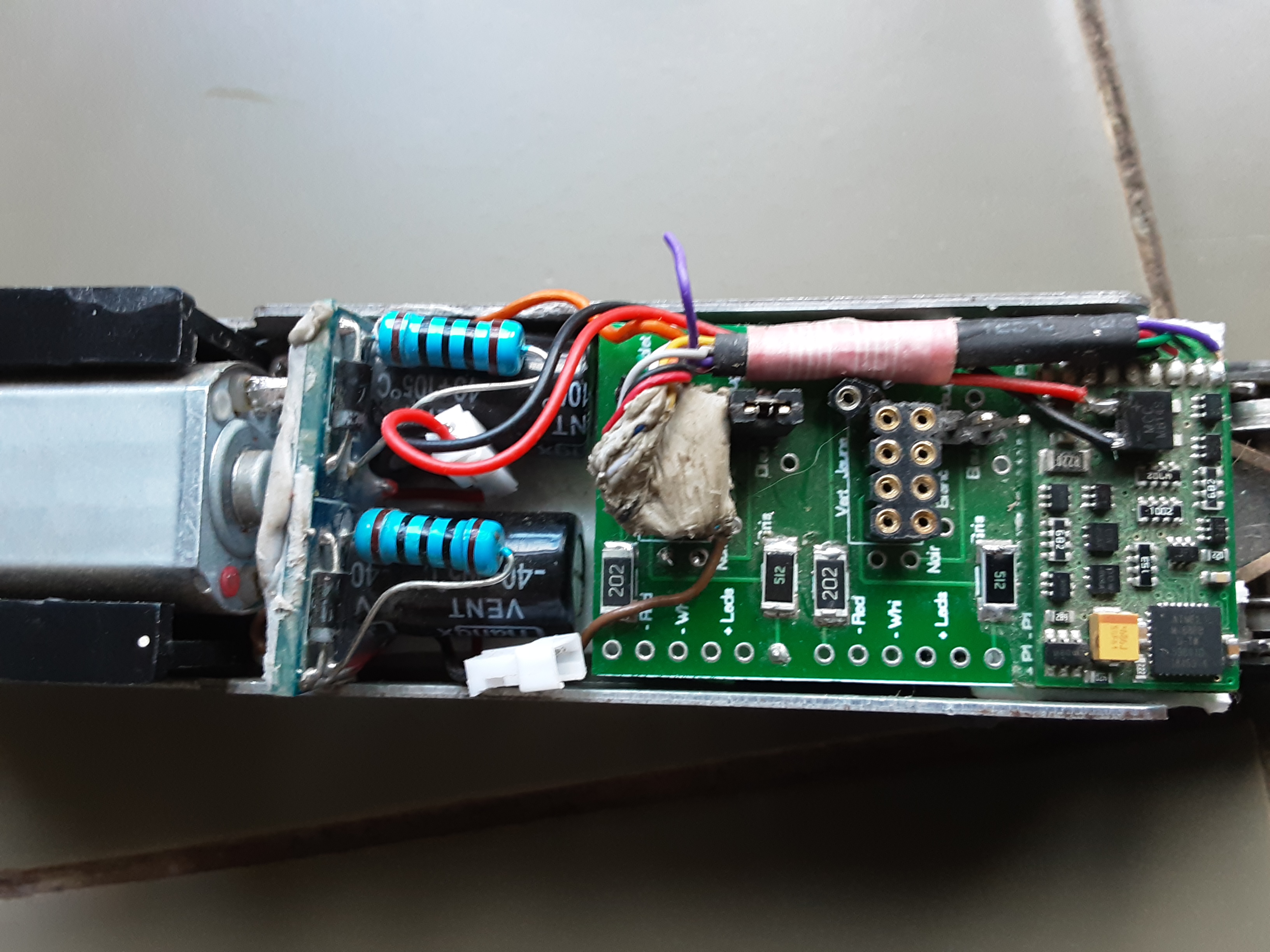

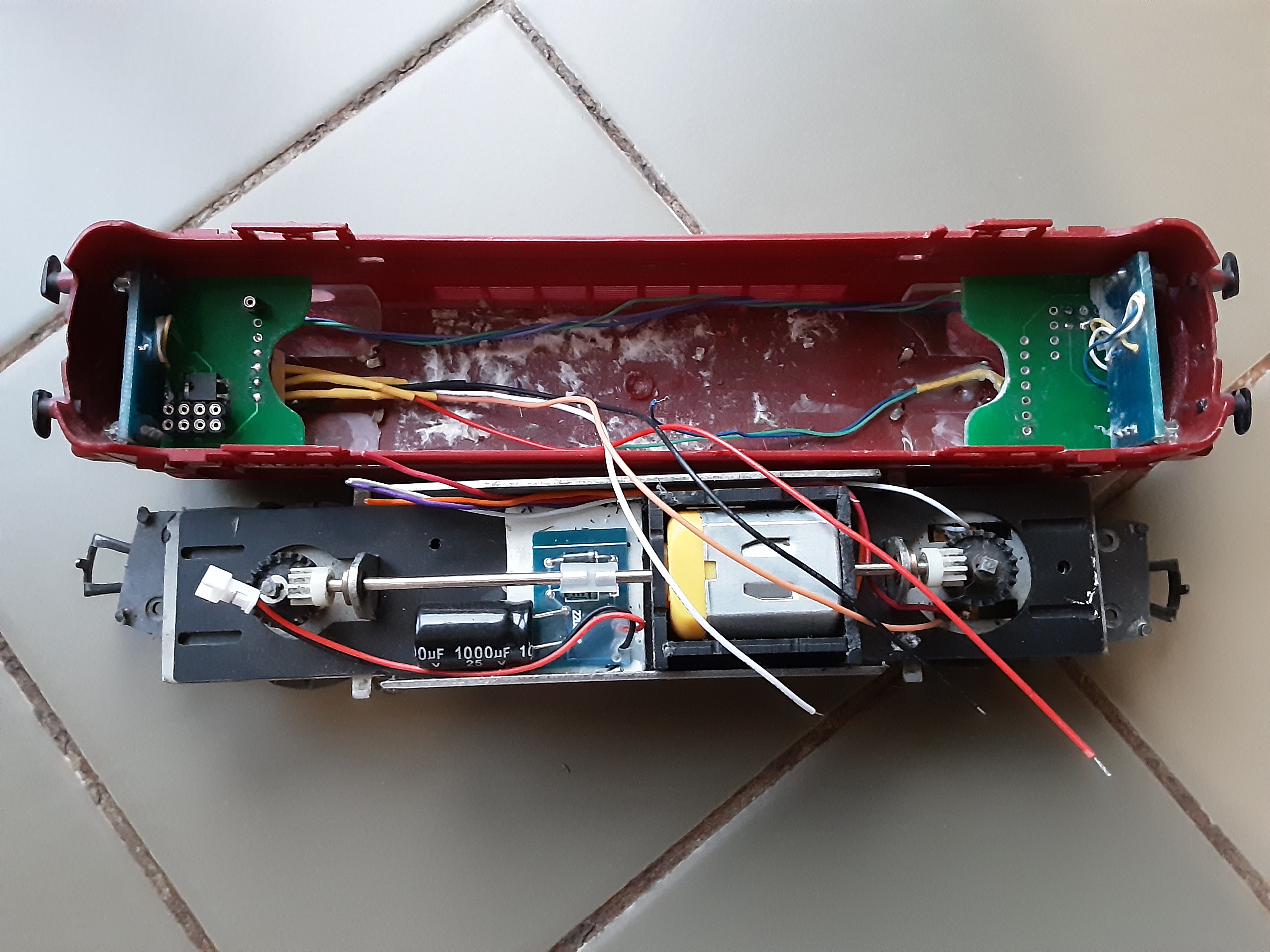

Le second prend place sur le chassis directement



platine
