mardi 19 mars 2024
      Membre de Train d'enfer 95


La gestion des servos d'aiguillages opérationnelle

Rechercher dans L'électronique sur les aiguillages

Publié le : Dimanche 25 février 2024 @ 15:07:11
Auteur: Philippe

Voilà, c'est enfin opérationnel et donne satisfaction à 95%. Seul soucis avec la portée de la télécommande infra rouge. Peut-être y a-t-il des modèles plus performants que les chinoiseries à 1 euro.




Nouvelles connexions des moteurs d'aiguillage vers le TCO

Rechercher dans L'électronique sur les aiguillages

Publié le : Lundi 30 octobre 2023 @ 17:15:48
Auteur: Philippe

Modification des connexions entre le TCO et les moteurs d'aiguillages.
L'ancien système par RS232 offrait toute satisfaction mais prenait beaucoup de place (pas plus de 25 aiguillages sur la facade). Avec mes platines RJ45 je vais pouvoir en connecter le double.





Reprise de la gestion des aiguillages

Rechercher dans L'électronique sur les aiguillages

Publié le : Lundi 05 septembre 2022 @ 07:01:02
Auteur: Philippe

Je reprends mon travail sur la gestion des aiguillages par Arduino.

Après avoir testé plusieurs solutions plus ou moins sophistiquées sur des Arduino Nano ou Mini Pro, je pars sur un travail totalement basique avec un "gros" Mega 2560 pour 16 servos-moteurs.

Gestion



Les aiguillages à bobines

Rechercher dans L'électronique sur les aiguillages

Publié le : Samedi 01 mai 2021 @ 17:00:20
Auteur: Philippe

La presque totalité de mes aiguillages sont des Peco actionnés par des servomoteurs eux-mêmes contrôlés par Arduino.

Il me reste 3 TJD (Traverse de Jonction Double) de marque Jouef. Je n'entends pas les changer et il faut donc penser à les faire fonctionner.



Installation des premiers moteurs d'aiguillage

Rechercher dans L'électronique sur les aiguillages

Publié le : Jeudi 03 décembre 2020 @ 07:50:59
Auteur: Philippe

Les aiguillages Jouef installés à l'origine ont été remplacés par des Péco (sauf les 3 TJD qui restent de marque Jouef). Utilisation de classiques servo-moteurs SG 90 pas trop onéreux (autour de 1.20 euros) et relativement fiables.

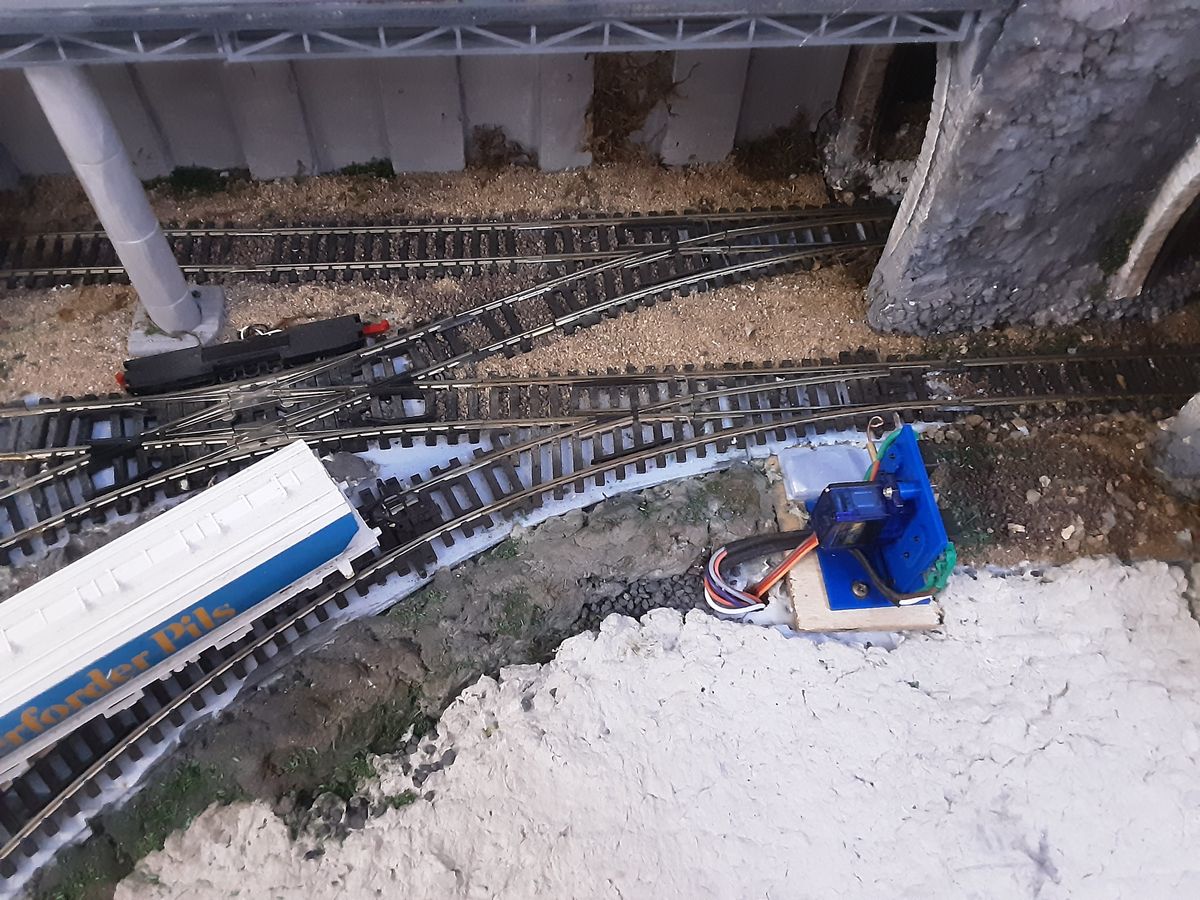

Installation d'un moteur d'aiguillage sur table

Rechercher dans L'électronique sur les aiguillages

Publié le : Vendredi 14 août 2020 @ 20:52:39
Auteur: Philippe






Signalisation de voies - direction des aiguillages

Rechercher dans L'électronique sur les aiguillages

Publié le : Samedi 25 juillet 2020 @ 06:43:43
Auteur: Philippe

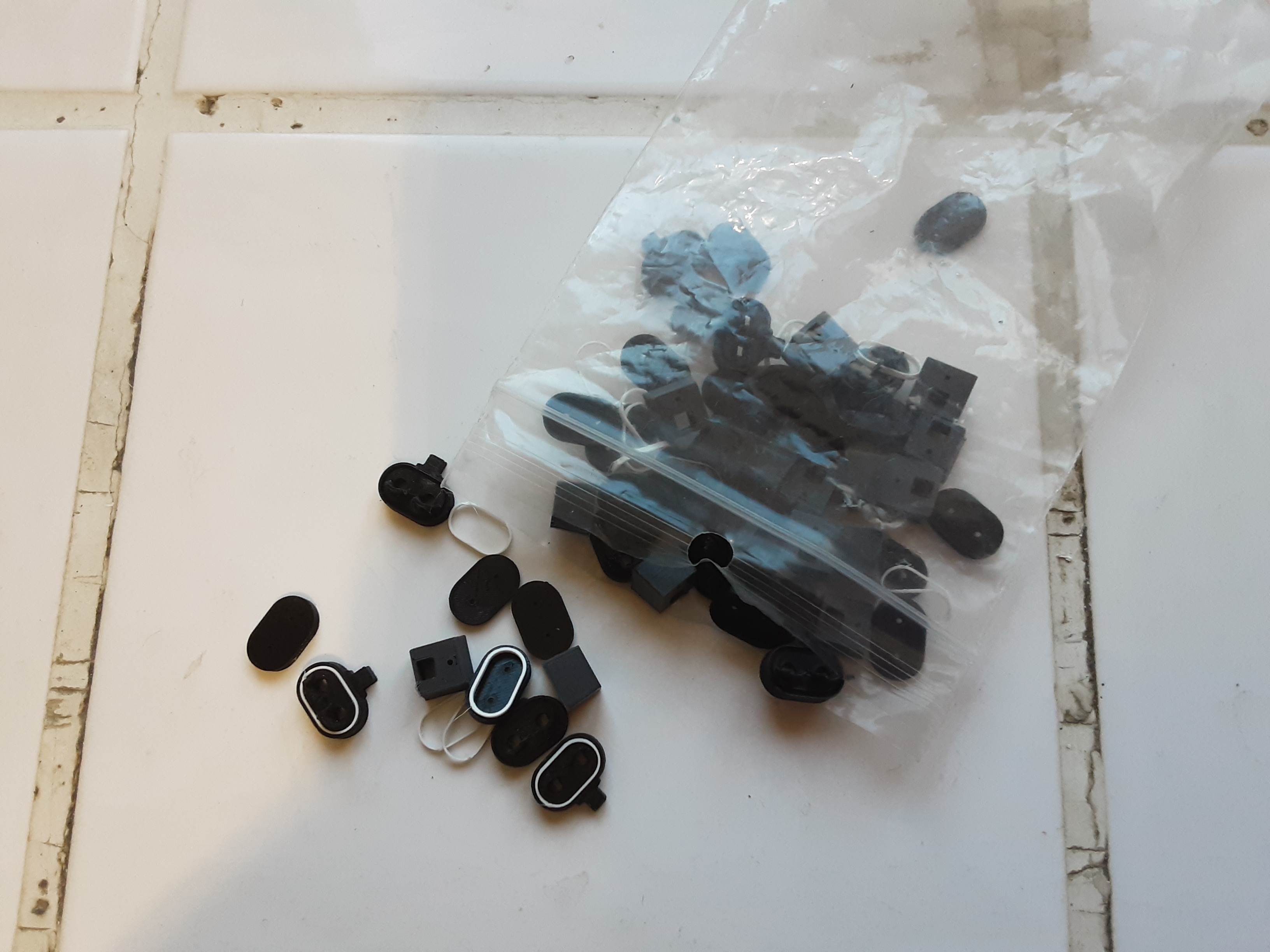

Les feux de direction de voies fabriqués par Nico-Nico sont arrivés.
