PCB pour arduino pro-mini gérant les barrières de passage à niveau français. Le son est réalisé par une carte mini SD lue à l'aide d'un module DFPlayer. On notera la possibilité de positionner le servomoteur au point milieu des angles d'ouverture/fermeture pour réaliser l'ajustement mécanique.

Cette carte (matériel et logiciel) est prévue pour fonctionner sur une portion de voies doubles, donc avec deux entrées différentes pour contrôler la detection d'occupation des voies.

Pour créer une UM (Unité Multiple = 2 locomotives attelées ensemble et qui tirent en même temps) il faut que ces deux machines fonctionnent exactement de la même manière.

Ce n'est jamais le cas même pour deux machines identiques. Il faut donc établir une table de correspondance et pour relever cette table, rien de tel qu'un petit montage Arduino.

Ici, le chronomètre se déclanche au passage d'un train devant le premier détecteur Infra-Rouge et s'arrête en passant devant le deuxième. Remise à zéro manuelle par bouton poussoir ou automatique 4 secondes après le passage à OFF. On pourrait "pinailler" avec une mise en mémoire EEPROM des relevés  et même en introduisant des lectures/écritures de trames DCC pour automatiser totalement le concept .... mais bon !!!! ce montage n'étant pas destiné à perdurer, j'ai fait au plus simple.

Petit montage pour feux tricolores routiers à base de Tiny84. La tempo des feux est réglable par résistance variable. Le feu tricolore est un dessin personnel sous Tinkercad et est fabriqué en 3D par Ludovic Bunel.

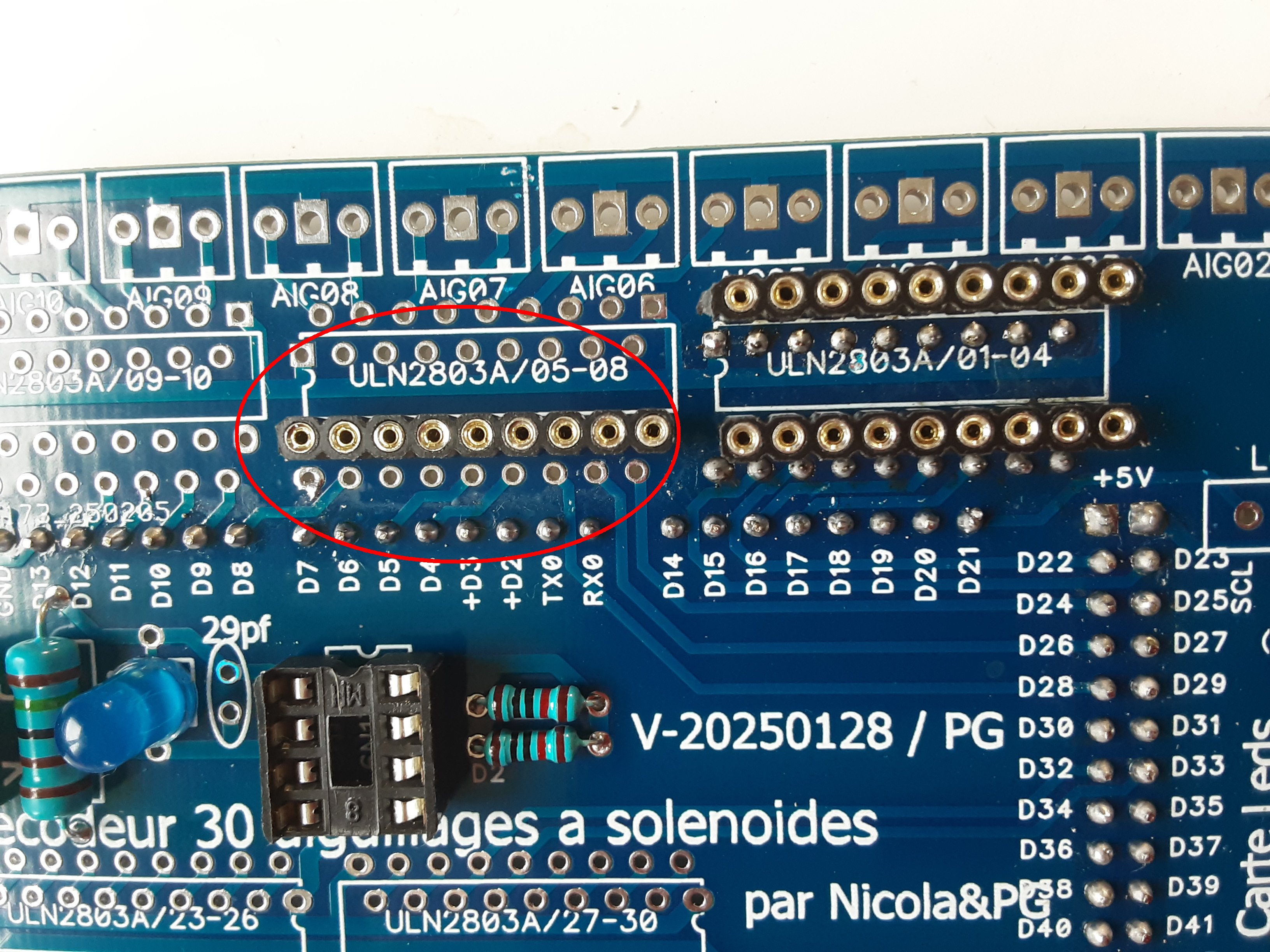

Exemple de l'installation des supports pour les 2 ULN 05-08.

On commence par souder une barrette de 9 pins de ce type de support. Comme on le voit sur la photo, la barrette sera coté supérieur et les soudures coté arduino. On peut au paravent couper de 1 à 2 mm max les pins à souder car ils sont un peu longs. Ca aidera pour la suite.

https://fr.aliexpress.com/item/10000000838267.html

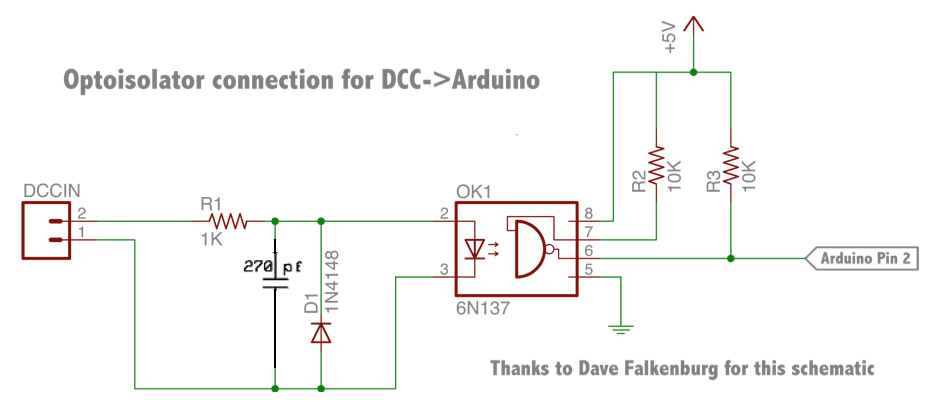

Tout d'abord, pour transmettre le signal DCC à l'Arduino et/ou à l'ATtiny, on utilise le montage habituel dit "de Minabay".

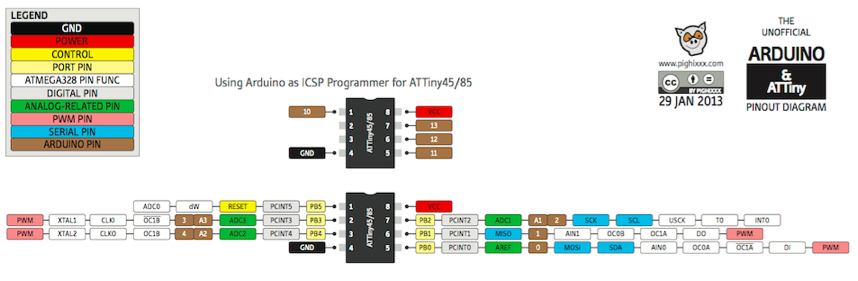

On envoie le signal sur le pin affecté à l'interruption INT0 (D2 sur les Uno, Nano, pro Mini, Mega2560 et PB2 sur les ATtiny85). J'ai essayé en utilisant INT1 sur D3 avec une Mega 2560 et ca fonctionne également.
