Mini détecteur de présence par consommation de courant

Détecteur de présence par consommation de courant au format mini  (47 mm X 43 mm).

  • commande 1 relais DPDT (2 sorties).
  • alimentation par le feeder traction.
  • sorties double vers le canton à surveiller .
  • réglage de la sensibilité.
  • prévue pour 3 Ampères.
  • platine montée et testée : 12 euros port compris


Publié le : Vendredi 2 juin 2023 à 18:53

Programmateur ATtiny 84 et 85

Une nouvelle réalisation perso (d'après un schéma initial de Claude DUFOURMONT).

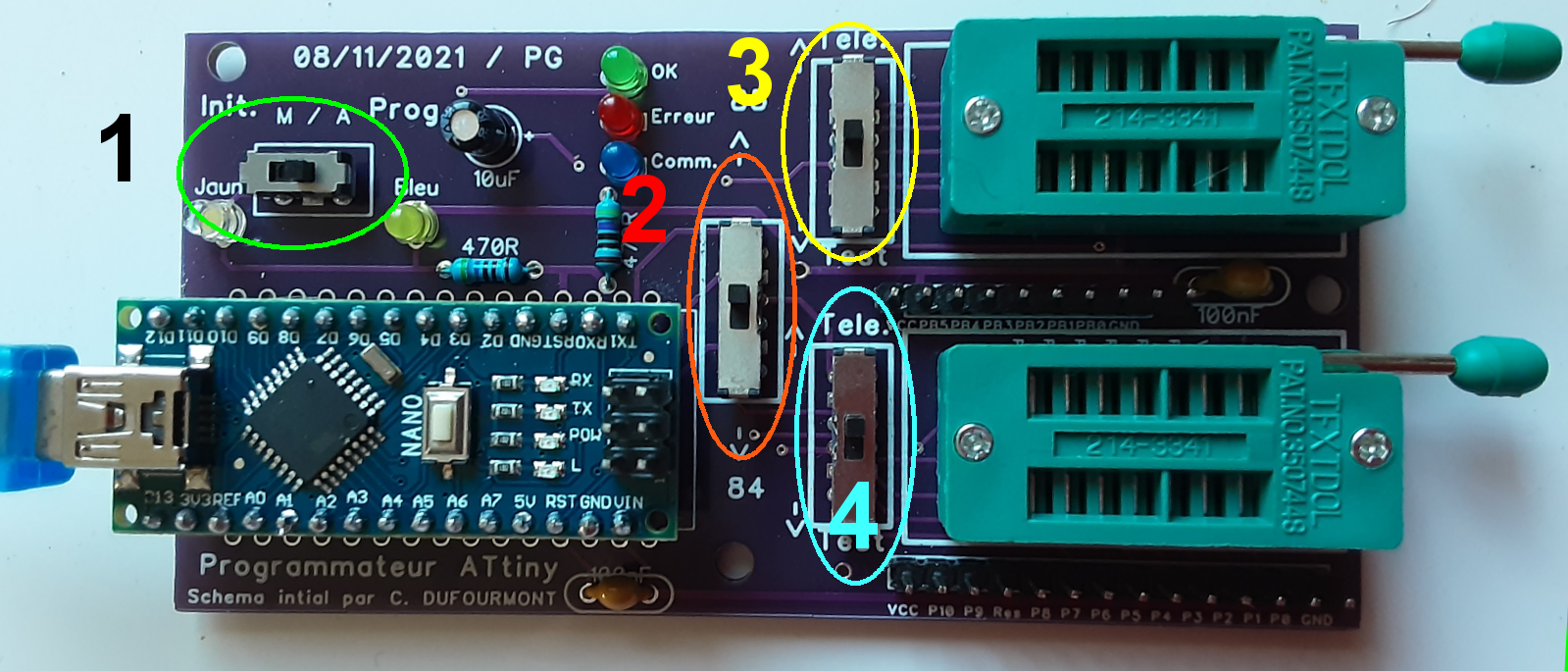

Cette platine permet de programmer un ATtiny 84 ou 85 via l'IDE Arduino et de tester le code sans avoir à manipuler la puce.

Fourni monté, testé y compris le Nano programmé pour servir en ISP. Prix 20 euros + port mondial Relay


Publié le : Samedi 26 mars 2022 à 07:37

  0

Détecteur de présence pas Infra- Rouges


Avantages :

  • pas d'interférences sur le courant de traction.
  • ne nécessite pas que les wagons soient équipés d'éléments preneur de courant.

Inconvénients :

  • sensibles aux lumières et/ou mouvements parasites.
  • positionnement nécessitant d'être cachés (bien qu'il soit possible de les poser sous-rails mais en tenant compte des pertibations dûes aux différences de couleurs / formes des dessous de voitures et de wagons). Donc pas simples à mettre en place et à régler.
  • nécessite la gestion d'une entrée et d'une sortie de canton.

    voir ici des vidéos de fonctionnement  Gestion de canton par Infra-Rouges et arduino

    Prix :

    1 kit complet : 30 euros port par Mondial Relay compris



Publié le : Jeudi 14 octobre 2021 à 07:35

Détection de présence par consommation de courant

Module de détection de présence par consomation de courant

Fonctionne aussi bien en analogique qu'en numérique.

Alimentation à partir du feeder traction du réseau






Publié le : Vendredi 14 mai 2021 à 06:47

Platines de commande d'aiguillages (ou passage à niveau) à bobines

Platines prototypes ayant servi quelques jours.

Elles commandent un accessoire (aiguillage, passage à niveau) à bobines à l'aide d'un inverseur non permanent (non fourni).

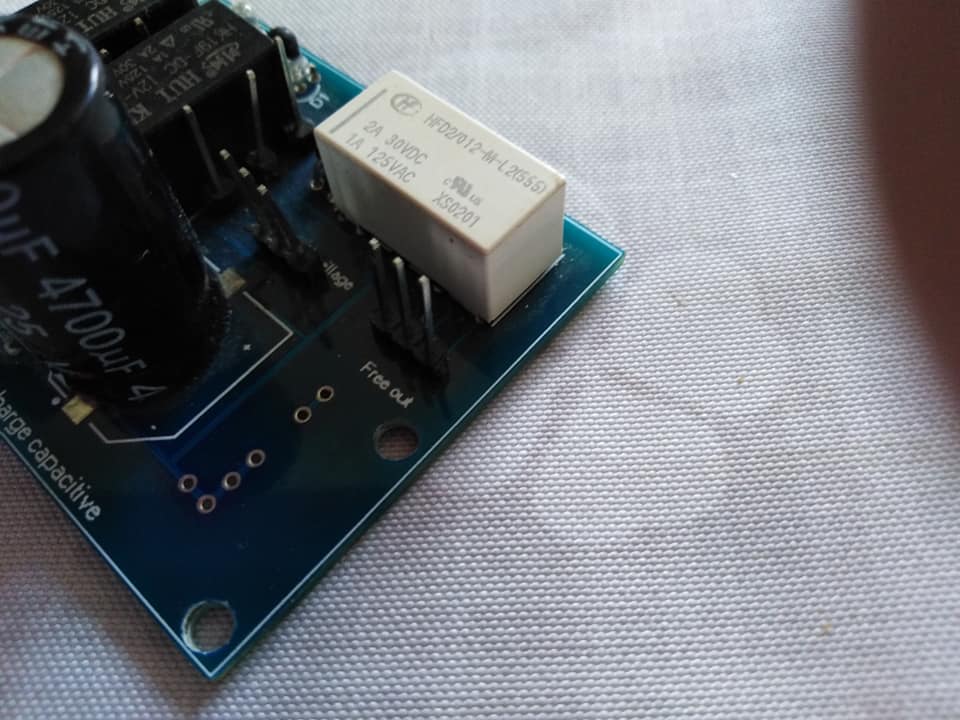

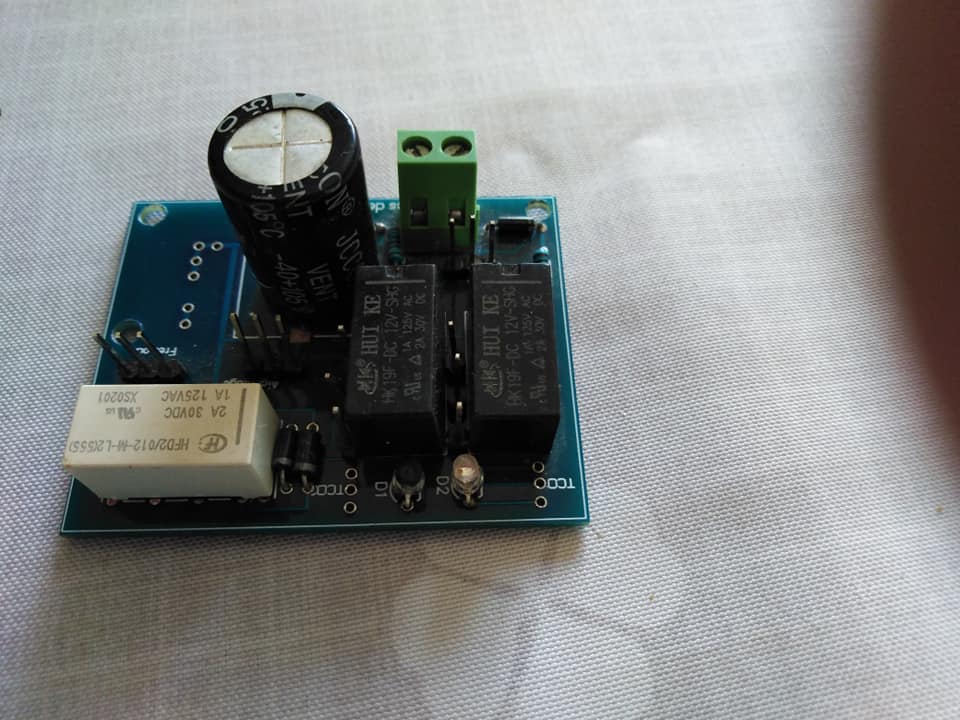

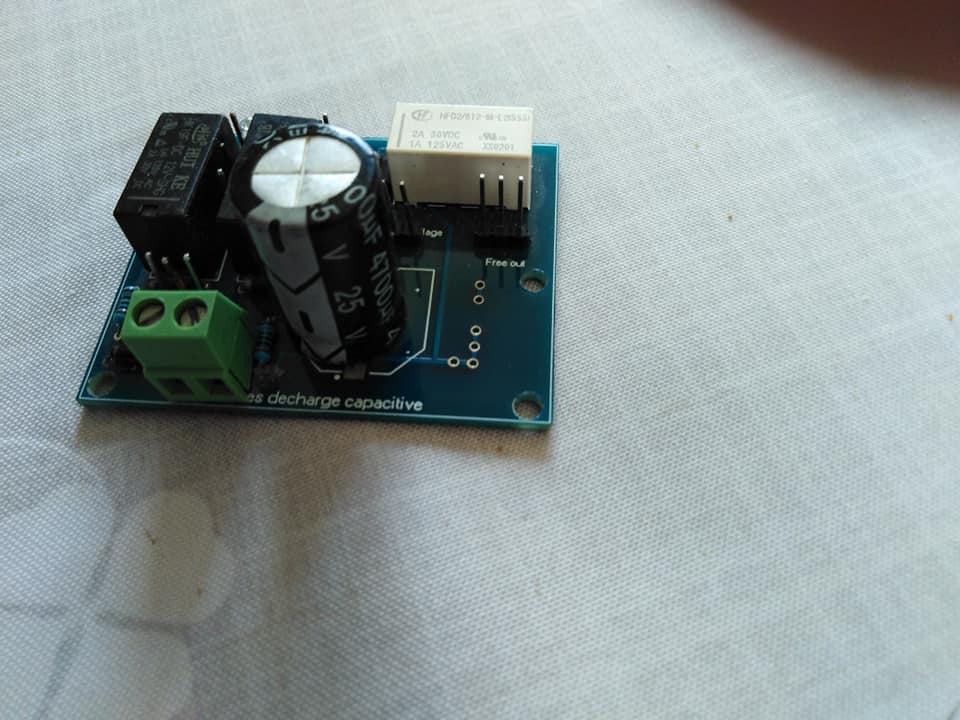

Elles utilisent le système de décharge capacitive pour protéger les bobines et éviter qu'elles soient alimentées trop longtemps. Les bobines ne sont donc jamais en liaison directe avec l'alimentation et ne risquent pas de griller.

Un relais bistable permet de mémoriser la dernière position.

Leds témoins et broches pour des leds du TCO. Un contact libre permet éventuellement de commander un autre accessoire.

Alimentation 12 volts continu.

    181042040_10223711999102253_1246367456326263193_n.jpg    181420927_10223711996102178_2758084122019879460_n.jpg


3 appareils disponibles

Prix 10 euros/pièce port non inclu.

Possibilité de fournir un inverseur adéquat pour 2 euros.

.



Publié le : Dimanche 2 mai 2021 à 12:56
